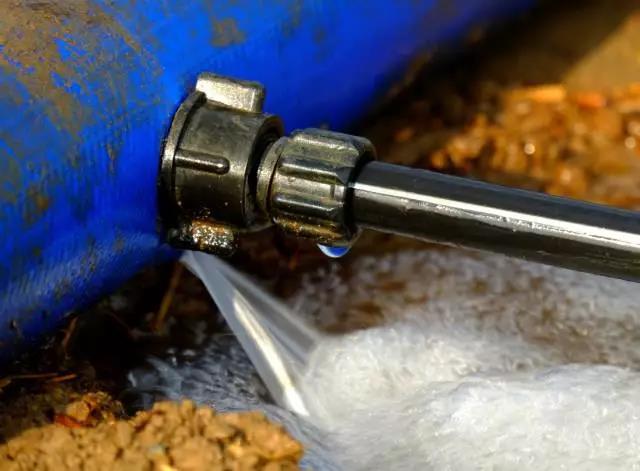

▲閥門泄漏事故

閥門泄露已經成為裝置中主要泄漏源之一，因此提高閥門的防泄漏能力至關重要。防止閥門泄漏，必須掌握閥門各密封部位阻止介質泄漏的基本知識------閥門密封，這個才是重中之重。

閥門密封性原理

4 大 要 點

造成泄漏的因素主要有兩個，一個是影響密封性能的主要的因素，即密封副之間存在著間隙，另一個則是密封副的兩側之間存在著壓差。

閥門密封性原理也是從液體的密封性、氣體的密封性、泄漏通道的密封原理和閥門密封副等四個方面來分析的。

液體的密封性是通過液體的粘度和表面張力來進行。當閥門泄漏的毛細管充滿氣體的時候，表面張力可能對液體進行排斥，或者將液體引進毛細管內。這樣就形成了相切角。當相切角小于90°的時候，液體就會被注入毛細管內，這樣就會發生泄漏。

發生泄漏的原因在于介質的不同性質。用不同介質做試驗，在條件相同的情況下，會得出不同的結果。可以用水，用空氣或用煤油等。而當相切角大于90°時，也會發生泄漏。

因?yàn)榕c金屬表面上的油脂或蠟質薄膜有關系。一旦這些表面的薄膜被溶解掉，金屬表面的特性就發生了變化，原來被排斥的液體，就會侵濕表面，發生泄漏。針對上述情況，根據泊松公式，可以在減少毛細管直徑和介質粘度較大的情況下，來實現防止泄漏或減少泄漏量的目的。

根據泊松公式，氣體的密封性與氣體分子和氣體的粘性有關。泄漏與毛細管的長度和氣體的粘度成反比，與毛細管的直徑和驅動力成正比。當毛細管的直徑和氣體分子的平均自由度相同時，氣體分子就會以自由的熱運動流進毛細管。

因此，當我們在做閥門密封試驗的時候，介質一定要用水才能起到密封的作用，用空氣即氣體就不能起到密封的作用。

即使我們通過塑性變形方式，將毛細管直徑降到氣體分子以下，也仍然不能阻止氣體的流動。原因在于氣體仍然可以通過金屬壁擴散。所以我們在做氣體試驗時，一定要比液體試驗更加的嚴格。

閥門密封由散布在波形面上的不平整度和波峰間距離的波紋度構成粗糙度兩個部分組成。在我國大部分的金屬材料彈性應變力都較低的情況下，如果要達到密封的狀態，就需要對金屬材料的壓縮力提更高的要求，即材料的壓縮力要超過其彈性。

因此，在進行閥門設計時，密封副結合一定的硬度差來匹配。

閥門密封副是閥座和關閉件在互相接觸時進行關閉的那一部分。金屬密封面在使用過程中，容易受到夾入介質，介質腐蝕，磨損顆粒，氣蝕和沖刷的損害的。

比如磨損顆粒，如果磨損顆粒比表面的不平整度小，在密封面磨合時，其表面精度就會得到改善，而不會變壞。

相反，則會使表面精度變壞。因此在選擇磨損顆粒時，要綜合考慮其材料，工況，潤滑性和對密封面的腐蝕情況等因素。如同磨損顆粒一樣，我們在選擇密封件時，要綜合考慮影響其性能的各種因素，才能起到防泄漏的功能。

因此，必須選擇那些抗腐蝕，抗擦傷和耐沖刷的材料。否則，缺少任何一項要求，就會使其密封性能大大降低。

影響閥門密封的主要因素

4 種 要 素

在溫度或密封力作用的變化下，密封副的結構就會發生變化。而且這種變化會影響和改變密封副相互之間的作用力，從而使閥門密封的性能減小。

密封面的比壓大小影響著閥門密封性能大小和閥門的使用壽命。

因此，密封面比壓也是非常重要的一個因素。在相同的條件下，比壓太大會引起閥門的損壞，但比壓太小酒會造成閥門泄漏。因此，需要我們在設計時要充分考慮到比壓的合適度。

介質的物理性質也影響到閥門密封性能。這些物理性質包括溫度，粘度和表面的親水性等。

溫度變化不僅影響著密封副的松弛度和零件尺寸的改變，還與氣體的粘度有著密不可分的關系。氣體粘度隨著溫度的升高或降低而增大或減小。

因此，為了減少溫度對閥門密封性能的影響程度，我們在進行密封副設計時，要把其設計成彈性閥座等具有熱補償性的閥門。

密封副質量主要是指我們要對材料的選擇，匹配，制造精度上進行把關。比如，閥瓣與閥座密封面很吻合，能提高密封性。環向波紋度多的特點，是其迷宮密封性能好。

閥門泄露在生活、生產中十分普遍，輕則會造成浪費，或給生活帶來危險，如自來水閥門泄露，重則導致嚴重后果的發生，如化工行業的有毒、有害、易燃、易爆及腐蝕性介性質的泄漏等，嚴重的威脅人身安全、財產安全和環境污染的事故。

閥門密封形式

^{2 大 形 式}

^{密封件在閥門中也是十分關鍵的部件。閥門的密封性能是指閥門各密封部位阻止介質泄漏的能力，它是閥門很重要的技術性能指標。}

閥門的密封部位有三處：

1.啟閉件與閥座兩密封面間的接觸處;

2.填料與閥桿和填料函的配合處;

3.閥體與閥蓋的連接處。

其中前一處的泄漏叫做內漏，也就是通常所說的關不嚴，它將影響閥門截?cái)嘟橘|(zhì)的能力。對于截?cái)嚅y類來說，內漏是不允許的。

后兩處的泄漏叫做外漏，即介質從閥內泄漏到閥外。外漏會造成物料損失，污染環境，嚴重時還會造成事故。對于易燃易爆 、有毒或有放射的介質，外漏更是不能允許的，因而閥門必須具有可靠的密封性能。

解決密封問題不成輕，閥門跑、冒、滴、漏現象，大多數問題都發生在這里。下面我們將了解一下閥門動密封、靜密封問題。

閥門動密封，主指閥桿密封。不讓閥內介質隨閥桿運動而泄漏，是閥門動密封中心課題。

閥門動密封，以填料函為主。填料函基本形式是：

1.壓蓋式

這是用更多形式。統一形式又能許多細節區分。例如，從壓緊螺栓來說，可分T形螺栓(用于壓力≤16千克/平方厘米低壓閥門)、雙頭螺栓和活節螺栓等。從壓蓋來說，可分整體式和組合式。

2.壓緊螺母式

這類形式，外形尺寸小，但壓緊力受限制，只使用于小閥門。

填料函內，以填料與閥桿直接接觸并布滿填料函，阻止介質外漏。對填料有以下要求：

1.密封性好

2.耐侵蝕

3.磨擦系數小

4.順應介質溫度和壓力

經常使用填料有：

石棉盤根：石棉盤根，耐溫文耐侵蝕性能都很好，但零丁使用時，密封效果欠安，總是浸漬或附加其他材料。油浸石棉盤根：它基本結構形式有兩種，一種是扭制，另外一種是編結。又可分圓形和方形。

聚四氟乙烯編織盤根：將聚四氟乙烯細帶編織為盤根，有很好耐侵蝕性能，又可用于深冷介質。

橡膠O形圈：低壓狀態下，密封效果優秀。使用溫度受限制，如自然橡膠只能用于60℃。

塑料成型填料：一般做成三件式，也可做成其他外形。所用塑料以聚四氟乙烯為多。

此外，例如，250℃蒸氣閥門中，用石棉盤根和鉛圈交替迭合，漏汽情況就會減輕；有閥門，介質經常變換，如以石棉盤根和聚四氟乙烯生料帶配合使用，密封效果便好些。為減輕對閥桿磨擦，有場所，可以加二硫化鉬(M0S2)或其他潤滑劑。

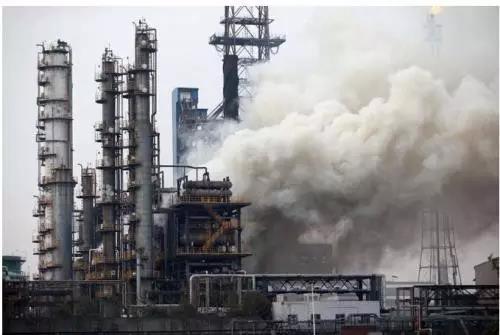

▲發生泄漏時

對新穎填料，正進行著索求。例如用聚丙烯腈纖維經聚四氟乙烯乳液浸漬，又經預氧化后，模具中燒結壓制，可以到密封性能優良成型填料；又如用不銹鋼薄片與石棉制成波形填料，可耐高溫、高壓與侵蝕。

化學工業和原子能工業迅速成長，易燃、易爆、劇毒和帶放射性物資增多，對閥門密封有了更嚴酷要求，有場所已沒法使用填料密封，發生了新密封形式－波紋管密封。這類密封不需填料，也叫無填料密封。

波紋管兩頭，與別零件焊死。當閥桿升降時，波紋管伸縮，波紋管自己不漏，介質便沒法泄出。為保險起見，往往采用波紋管與填料兩重密封。

什么是靜密封呢?

靜密封通常是指兩個靜止面之間的密封。密封辦法主要是使用墊圈。

非金屬材料：如紙、麻、牛皮、石棉制品、塑料、橡膠等。

紙、麻、牛皮之類，有毛細孔，易滲透，使用時須浸漬油、蠟或其他防滲透材料。一般閥門很少采用。

石棉制品，又有石棉帶、繩、板和石棉橡膠板等。其中石棉橡膠板結構致密，耐壓性能好，耐溫性能也很好，閥門自己和閥門與管子法蘭毗連中，使用更為普遍。

塑料制品，有很好耐侵蝕性能，使用也較普遍。品種有聚乙烯、聚丙烯、軟聚氯乙烯、聚四氟乙烯、尼龍66、尼龍1010等。

橡膠制品，質柔軟，各類橡膠劃分有一定耐酸、耐堿、耐油、耐海水能力。品種有自然橡膠、丁苯橡膠、丁腈橡膠、氯丁橡膠、異丁橡膠、聚氨酯橡膠、氟橡膠等。

金屬材料：一般說，金屬材料強度高，耐溫性能強。但鉛其實不這樣，僅取它耐稀硫酸特征。經常使用品種有黃銅、紫銅、鋁、低碳鋼、不銹鋼、蒙乃爾合金、銀、鎳等。

復合材料：例如金屬包皮(內部石棉)墊圈、組合波形墊圈、環繞糾纏墊圈等。

使用閥門時，往往具體情況，更換原帶墊圈。常有墊圈有：橡膠平墊圈、橡膠O形圈、塑料平墊圈、聚四氟乙烯包墊圈、石棉橡膠墊圈、金屬平墊圈、金屬異形墊圈、金屬包皮墊圈、波形墊圈、環繞糾纏墊圈等。

橡膠平墊圈：變形容易，壓緊時不艱苦，但耐壓、耐溫能力都較差，只用于壓力低、溫度不高方。自然橡膠有一定耐酸堿性能，使用溫度不宜跨越60℃；氯丁橡膠也能耐某些酸堿，使用溫度80℃；丁腈橡膠耐油，可用至80℃；氟橡膠耐侵蝕性能很好，耐溫性能也比一般橡膠強，可150℃介質中使用。

橡膠O形墊圈：斷面外形是正圓，有一定自緊作用，密封效果比平墊圈好，壓緊力更小。

塑料平墊圈：塑料特點是耐侵蝕性好,年夜部門塑料耐溫性能欠好。聚四氟乙烯為塑料之冠，耐侵蝕性能優良，耐溫范圍比力寬闊，可-180℃～+200℃之內持久使用。

聚四氟乙烯包墊圈：充實闡揚聚四氟乙烯優點，同時彌補它彈性較差錯誤謬誤，做成聚四氟乙烯包裹橡膠或石棉橡膠墊圈。這樣，既同聚四氟乙烯平墊圈一樣耐侵蝕，又有優良彈性，增強密封效果，減小壓緊力。

? 石棉橡膠墊圈：由石棉橡膠板剪成。它組分是60～80%石棉和10～20%橡膠，和填充劑、硫化劑等。它有很好耐熱性、耐冷性、化學穩定性，貨源豐碩，價格廉價。使用時，壓緊力沒必要。它能粘附金屬，概況涂一層石墨粉，以免拆卸時費勁。

? 金屬平熱圈：鉛，耐溫100℃；鋁430℃；銅315℃；低碳鋼550℃；銀650℃；鎳810℃；蒙乃爾(鎳銅)合金810℃，不銹鋼870℃。其中鉛耐壓能力較差，鋁可耐64千克/平方厘米，其他材料可耐高壓。

金屬異性墊圈?

透鏡墊圈：有自緊作用，使用于高壓閥門。

橢圓形墊圈：也屬于高壓自緊墊圈。

錐面雙墊圈：用于高壓內自慎密封。

此外，還有方形、菱形、三角形、齒形、燕尾形、B形、C形等，一般只高中壓閥門中使用。

金屬包皮墊圈：金屬既有優秀耐溫耐壓性能，又有優良彈性。包皮材料有鋁、銅、低碳鋼、不銹鋼、蒙乃爾合金等。里面填充材料有石棉、聚四氟乙烯、玻璃纖維等。

波形墊圈：具有壓緊力小，密封效果好特點。常采用金屬與非金屬組合形式。

環繞糾纏墊圈：是把很薄金屬帶和非金屬帶緊貼一起，環繞糾纏成多層圓形，斷面呈海浪狀，有很好彈性和密封性。金屬帶可用08鋼、0Cr13、1Cr13、2Cr13、1Cr18Ni9Ti、銅、鋁、鈦、蒙乃爾合金等建造。非金屬帶材料有石棉、聚四氟乙烯等。

以上，講述密封墊圈性能時，列舉了一些數字。必需說明，這些數字跟法蘭形式、介質情況和安裝修理技術等有緊密親密關系，可以跨越，達不到，耐壓和耐溫性能，也是相互轉化，例如溫度高了，耐壓能力往往下降，這些細微問題，只能實踐中體會。
