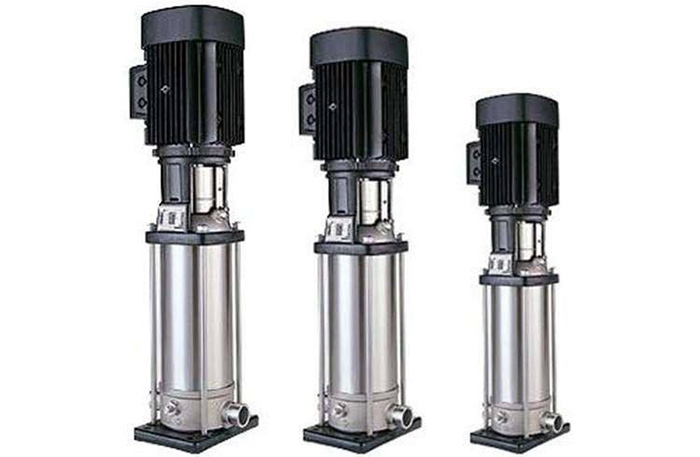

CDL立式多級不銹鋼離心泵
聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com
Tags標簽:



概述：

CDL立式多級不銹鋼離心泵其較大優點是水力模型設計先進，高效率，高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。軸封采用耐磨機械密封，無泄漏。電機采用Y2鉛外殼，進口軸承，絕緣等級F級。泵運轉平穩，低噪音，整機質量可靠，外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色、環保、節能的水泵。

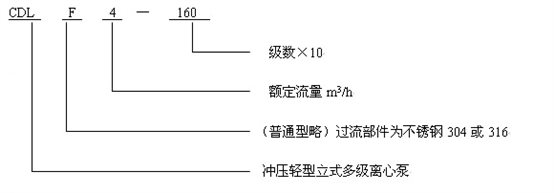

型號意義

cdl-1

典型應用

市政供水及增壓

工業循環系統及加工系統

鍋爐給水及冷凝液系統

環保水處理，滲透分析系統

農業灌溉及脫水

工業廠房清洗及各種清洗工作

（其他）許多專門用途

應用范圍

普通型適用于液體傳輸，冷熱清潔水，軟化水的循環和增壓。

不銹鋼型亦適用于微堿水、脫礦物質水、蒸餾水、游泳池水及其含氯化物液體，但液體允許溫度需要降低。

工作條件

冷熱清潔的，非易燃易爆并不含有固體顆粒或纖維的液體；

液體溫度：常溫型-15℃至+70℃，熱水型+70℃至+120℃；

環境溫度：高+40℃；

小入口壓力：根據NPSH曲線+小安全揚程量0.5米水頭。

性能曲線及性能表說明

所有曲線都基于3×380V，50HZ，電機在恒速2900r/min的測量值。電機為可變電壓電機；

測量采用自由空氣下20℃的水，運動粘度r=1mm2/S；公差參照ISO2584附件B標準；

泵的使用參照加粗曲線的性能范圍，以防止過熱造成危險。

CDL型泵性能參數表

型號

流量（m3/h）

揚程

效率(%)

轉速（r/min）

功率（KW）

汽蝕余量

高度

重量(Kg)

25CDLF2-20

2

15

72

2900

0.37

1.8

445

20

25CDLF2-30

2

22

72

2900

0.37

1.8

463

20

25CDLF2-40

2

30

72

2900

0.55

1.8

481

20

25CDLF2-50

2

37

72

2900

0.55

1.8

499

20

25CDLF2-60

2

45

74

2900

0.75

1.8

522

20

25CDLF2-70

2

52

74

2900

0.75

1.8

540

25

25CDLF2-80

2

60

74

2900

1.1

1.8

548

25

25CDLF2-90

2

67

76

2900

1.1

1.8

596

25

25CDLF2-100

2

75

76

2900

1.1

1.8

614

30

25CDLF2-110

2

82

76

2900

1.1

1.8

632

30

25CDLF2-120

2

90

76

2900

1.5

1.8

650

30

25CDLF2-130

2

97

82

2900

1.5

1.8

685

35

25CDLF2-140

2

105

82

2900

1.5

1.8

703

35

25CDLF2-150

2

112

82

2900

1.5

1.8

721

35

25CDLF2-160

2

120

82

2900

1.5

1.8

759

35

25CDLF2-170

2

127

82

2900

1.5

1.8

777

40

25CDLF2-180

2

135

84

2900

2.2

1.8

795

40

25CDLF2-190

2

142

84

2900

2.2

1.8

813

40

25CDLF2-200

2

150

84

2900

2.2

1.8

831

40

25CDLF2-210

2

157

84

2900

2.2

1.8

849

40

25CDLF2-220

2

165

84

2900

2.2

1.8

867

45

25CDLF2-230

2

172

84

2900

3

1.8

918

45

25CDLF2-240

2

180

84

2900

3

1.8

936

45

25CDLF2-250

2

187

84

2900

3

1.8

945

50

25CDLF2-260

2

195

86

2900

3

1.8

972

50

32CDLF4-20

4

16

72

2900

0.37

1.8

460

20

32CDLF4-30

4

24

72

2900

0.55

1.8

490

20

32CDLF4-40

4

32

74

2900

0.75

1.8

520

20

32CDLF4-50

4

40

76

2900

1.1

1.8

570

20

32CDLF4-60

4

48

76

2900

1.1

1.8

595

20

32CDLF4-70

4

56

76

2900

1.5

1.8

640

25

32CDLF4-80

4

64

82

2900

1.5

1.8

665

25

32CDLF4-90

4

72

82

2900

2.2

1.8

715

30

32CDLF4-100

4

80

84

2900

2.2

1.8

740

30

32CDLF4-110

4

88

84

2900

2.2

1.8

765

30

32CDLF4-120

4

96

84

2900

2.2

1.8

795

30

32CDLF4-130

4

105

84

2900

3

1.8

860

35

32CDLF4-140

4

112

84

2900

3

1.8

885

35

32CDLF4-150

4

120

84

2900

3

1.8

910

35

32CDLF4-160

4

128

86

2900

3

1.8

935

35

32CDLF4-170

4

136

86

2900

4

1.8

1000

40

32CDLF4-180

4

144

86

2900

4

1.8

1025

40

32CDLF4-190

4

152

87

2900

4

1.8

1050

40

32CDLF4-200

4

160

87

2900

4

1.8

1075

40

32CDLF4-210

4

168

87

2900

4

1.8

1100

45

32CDLF4-220

4

176

87

2900

4

1.8

1130

45

型號

流量

（m3/h）

揚程

（m0

效率

(%)

轉速

（r/min）

功率

（KW）

汽蝕余量

(m)

高度

(mm)

重量

(Kg)

40CDLF8-20

8

18

74

2900

0.75

2.3

575

25

40CDLF8-30

8

27

76

2900

1.1

2.3

625

30

40CDLF8-40

8

36

82

2900

1.5

2.3

665

30

40CDLF8-50

8

45

84

2900

2.2

2.3

715

40

40CDLF8-60

8

54

84

2900

2.2

2.3

745

40

40CDLF8-70

8

63

84

2900

3

2.3

810

45

40CDLF8-80

8

72

86

2900

3

2.3

840

45

40CDLF8-90

8

81

86

2900

4

2.3

905

55

40CDLF8-100

8

90

87

2900

4

2.3

935

55

40CDLF8-110

8

99

87

2900

4

2.3

965

55

40CDLF8-120

8

108

87

2900

4

2.3

995

55

40CDLF8-130

8

117

87

2900

5.5

2.3

1100

80

40CDLF8-140

8

126

88.5

2900

5.5

2.3

1130

80

40CDLF8-150

8

135

88.5

2900

5.5

2.3

1160

80

40CDLF8-160

8

144

88.5

2900

5.5

2.3

1190

80

40CDLF8-170

8

153

88.5

2900

7.5

2.3

1220

90

40CDLF8-180

8

162

89

2900

7.5

2.3

1250

90

40CDLF8-190

8

171

89

2900

7.5

2.3

1280

90

40CDLF8-200

8

180

89

2900

7.5

2.3

1310

95

50CDLF16-20

16

24

84

2900

2.2

4.6

665

40

50CDLF16-30

16

36

86

2900

3

4.6

745

50

50CDLF16-40

16

48

86

2900

4

4.6

825

55

50CDLF16-50

16

60

88.5

2900

5.5

4.6

945

70

50CDLF16-60

16

72

88.5

2900

5.5

4.6

990

75

50CDLF16-70

16

84

89

2900

7.5

4.6

1035

80

50CDLF16-80

16

96

89

2900

7.5

4.6

1080

80

50CDLF16-90

16

108

89

2900

11

4.6

1255

140

50CDLF16-100

16

120

92.5

2900

11

4.6

1310

140

50CDLF16-110

16

132

92.5

2900

11

4.6

1365

145

50CDLF16-120

16

144

92.5

2900

11

4.6

1420

145

50CDLF16-130

16

156

92.5

2900

15

4.6

1545

150

50CDLF16-140

16

168

92.5

2900

15

4.6

1600

165

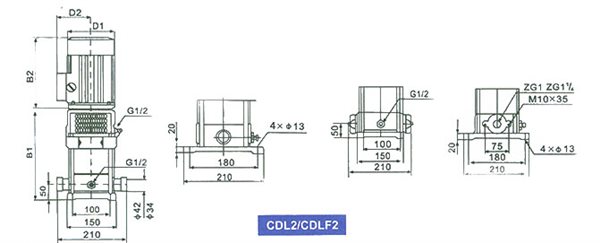

泵安裝尺寸圖

cdl-2

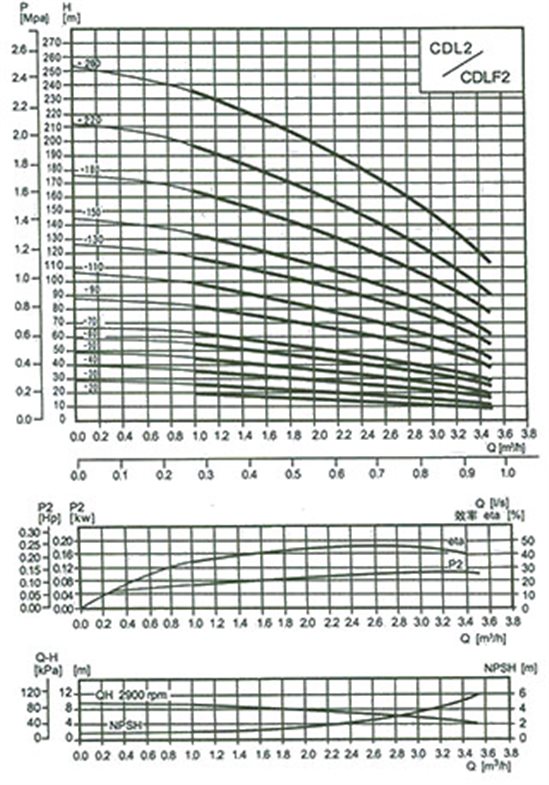

性能曲線

cdl-3



管路聯接



卡套式快裝接口

DN25mm或32mm

內螺紋

ZG1″或ZG11/4″

法蘭

PN25-DN25



尺寸

泵型號

尺寸

B1

B2

B1+B2

D1

D2

CDL2-20

220

225

445

145

110

CDL2-30

238

225

463

145

110

CDL2-40

256

225

481

145

110

CDL2-50

274

225

499

145

110

CDL2-60

297

225

522

145

110

CDL2-70

315

245

540

145

110

CDL2-90

351

245

596

170

150

CDL2-110

387

245

632

170

150

CDL2-130

440

245

685

170

150

CDL2-150

476

245

721

170

150

CDL2-180

530

265

795

180

155

CDL2-220

602

265

867

180

155

CDL2-260

682

290

972

180

155

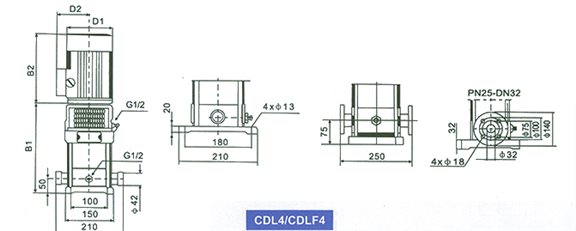

泵安裝尺寸圖

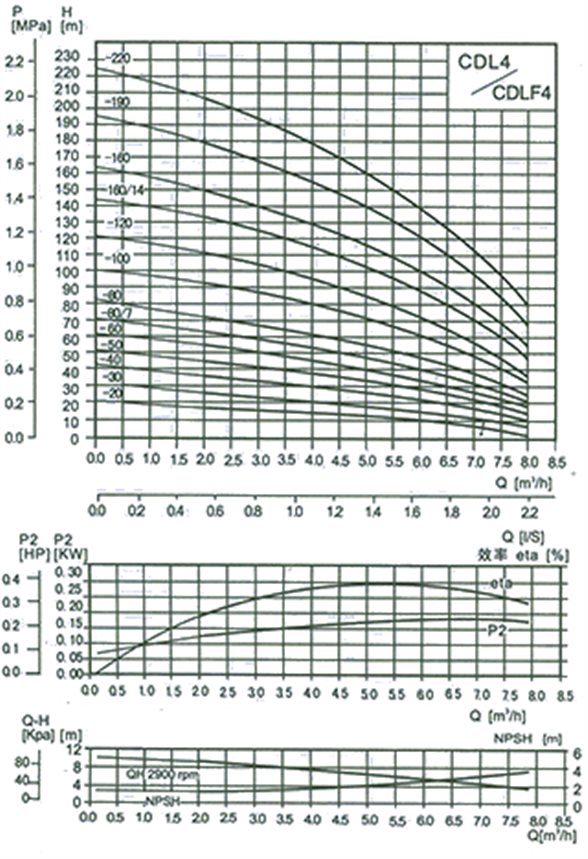

cdl-4性能曲線

cdl-5



卡套式快裝接口

DN 32mm

內螺紋

ZG1″或ZG11/4″

法蘭

PN25-DN32




卡套式快裝接口

DN 32mm

內螺紋

ZG1″或ZG11/4″

法蘭

PN25-DN32

管路聯接





尺寸

泵型號

尺寸

B1

B2

B1+B2

D1

D2

CDL4-20

235

225

460

145

110

CD4-30

265

225

490

145

110

CDL4-40

295

225

520

145

110

CDL4-50

325

245

570

170

150

CDL4-60

350

245

595

170

150

CDL4-80/7

420

245

665

170

150

CDL4-80

420

245

665

170

150

CDL4-100

475

265

740

170

150

CDL4-120

530

265

795

180

155

CDL4-160/14

645

290

935

180

155

CDL4-160

645

290

935

180

155

CDL4-190

725

325

1050

210

180

CDL4-220

805

325

1130

210

180



泵安裝尺寸圖

cdl-6



性能曲線

cdl-7

卡套式快裝接口

DN 50mm

內螺紋

ZG11/4″或ZG11/2″

法蘭

PN25-DN40





尺寸

泵型號

尺寸

B1

B2

B1+B2

D1

D2

CDL8-20/1

345

225

570

145

110

CD8-20

350

225

575

145

110

CDL8-30

380

245

625

170

150

CDL840

420

245

665

170

150

CDL8-50

450

265

715

180

155

CDL8-60

480

265

745

180

155

CDL8-80

550

290

840

180

155

CDL8-100

610

325

935

210

180

CDL8-120

670

325

995

210

180

CDL8-140

750

380

1130

250

210

CDL8-160

810

380

1190

250

210

CDL8-180

870

380

1250

250

210

CDL8-220

930

380

1310

250

210

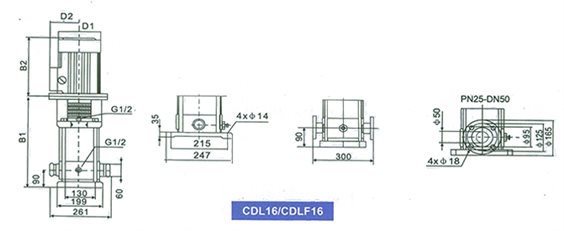

泵安裝尺寸圖

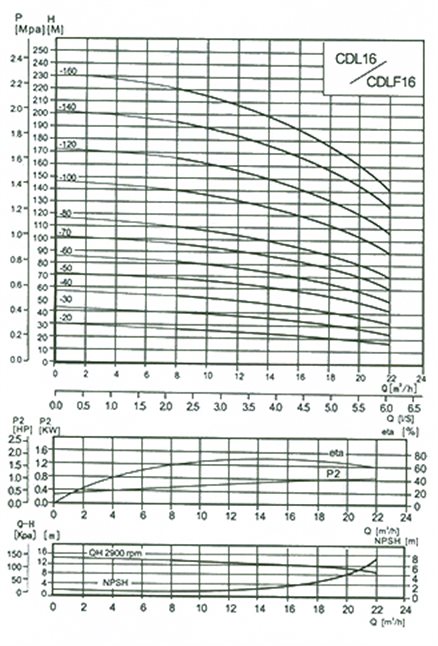

cdl-8性能曲線

cdl-9






卡套式快裝接口

DN 50mm

法蘭

PN25-DN40



尺寸



泵型號

尺寸

B1

B2

B1+B2

D1

D2

CDL16-20

400

265

665

180

155

CDL16-30

455

290

745

180

155

CDL16-40

500

325

825

210

180

CDL16-50

565

380

945

250

210

CDL16-60

610

380

990

250

210

CDL16-70

655

380

1035

250

210

CDL16-80

700

380

1080

250

210

CDL16-100

820

490

1310

330

255

CDL16-120

910

490

1400

330

255

CDL16-140

1000

490

1490

330

255

CDL16-160

1090

490

1580

330

255

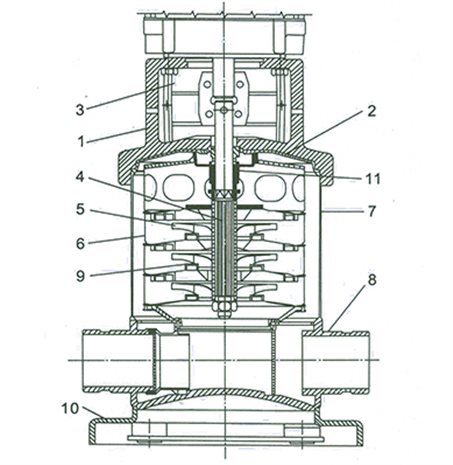

剖面圖

cdl-10



材料

序號

說明

材料

Name

Material

1

機架

鑄鐵GG20※

Framework

Iron casting GG20※

2

泵頭蓋

不銹鋼

Pump cover

Stainless steel

3

聯軸器罩

不銹鋼

Coupling cover

Stainless steel

4

軸

不銹鋼

Axle

Stainless steel

5

葉輪

不銹鋼

Impeller

Stainless steel

6

中間腔體

不銹鋼

Middle cavity

Stainless steel

7

外套筒

不銹鋼

Outer box

Stainless steel


固定螺栓

不銹鋼

Fixed bolt

Stainless steel

8

泵體

不銹鋼

Pump body

Stainless steel

9

頸環

Acoflon215

Neck strap

Acoflon 215

10

底板

鑄鐵GG20※

Under board

Iron casting GG20※

     11

軸封

RUUE,RUUV,AUUE,AUUV,

AUAE,BUBE,BUBV

Shaft seal

RUUE,RUUV,AUUE,AUUV,

AUAE,BUBE,BUBV


泵中橡膠件

同軸封EPDM或FPM(VITON

Pump rubbers

As axle-cover EPDM   or FPM（Viton）

不銹鋼根據要求材料304或316




cdl-11

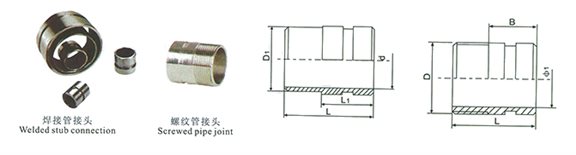

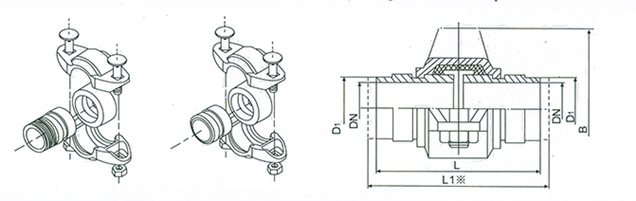

卡套式快裝接頭、管道連接件圖





尺寸表



   尺寸



規格

1″

11/4″

11/2″

2″

21/2″

3″

4″

DN

25

32

38

50

67

79

100

D1

32

38

45

57

76

89

108

L/ L1※

86/106

86/112

87/116

97/122

97

97

98

B

96

106

115

125

145

165

196

注：※L1為螺紋接頭裝后總長尺寸




cdl-12



焊接管接頭尺寸

     尺寸



規格

D

D1

L1

L

1″

25

32

30

40

11/4″

32

38

30

40

11/2″

38

45

32

40

2″

50

57

35

45

 21/2″

67

76

35

45

3″

79

89

35

45

4″

100

108

35

45



     尺寸



規格

D

D1

L1

L

1″

ZG1″

25

30

50

11/4″

ZG11/4″

32

30

53

11/2″

ZG11/2″

38

32

55

2″

ZG2″

50

35

58




關于我們

{Data.Desc}

聯系我們
電話: 021 5620 6641
傳真: 021 6915 6667
手機: 13127946805(微信)
關注我們
版權所有 © 2019 上海信喬泵閥有限公司  技術支持：英捷互聯 備案號:滬ICP備20010827號

滬公網安備 31010702006187號
