D971N電動軟密封蝶閥

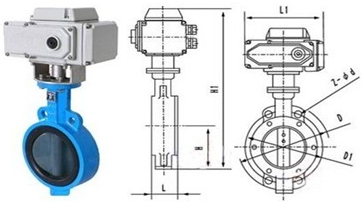

D971N電動軟密封蝶閥產品圖 D971N電動軟密封蝶閥外形尺寸圖
該D971N電動軟密封蝶閥是一種噴尼龍環保防腐蝶閥，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。其主要特點為:
1、采用尼龍無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好（尼龍耐磨性是銅的七倍）
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、尼龍材料無任何毒性，并且抗菌、抗霉。產品價格是不銹鋼閥門的三分之一。。
采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
執行機構：
類型：CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和正確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。大口徑閥門一般采用380VAC電動執行器。
規格參數表
公稱通徑 | DN（mm） | 50～2000 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
主要零件的材質
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |
電動對夾式蝶閥外形尺寸
公稱通徑DN | L | H1 | H | D1 | Z-φd | D | L1 |
50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 |
65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 |
80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 |
100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 |
125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 |
150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 |
200 | 60/76 | 731 | 175/210 | 295 | 8-22 | 340 | 256 |
250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 |
300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 |
350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 |
400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 |
電動法蘭式蝶閥外形尺寸
公稱通徑DN | L | H1 | H | D1 | Z-φd | D | L1 |
50 | 108 | 539 | 82/112 | 125 | 4-18 | 165 | 208 |
65 | 112 | 554 | 95/115 | 145 | 4-18 | 185 | 208 |
80 | 114 | 569 | 100/120 | 160 | 8-18 | 200 | 208 |
100 | 114 | 569 | 100/138 | 180 | 8-18 | 220 | 208 |
125 | 140 | 649 | 125/164 | 210 | 8-18 | 250 | 208 |
150 | 140 | 725 | 145/175 | 240 | 8-22 | 285 | 256 |
200 | 152 | 835 | 170/208 | 295 | 8-22/2-22 | 340 | 256 |
250 | 165 | 890 | 195/243 | 350 | 12-22/12-26 | 395/405 | 256 |
300 | 178 | 995 | 225/283 | 400 | 12-22/12-26 | 445/460 | 256 |
350 | 190 | 1155 | 255/310 | 460 | 16-22/16-26 | 505/520 | 346 |
400 | 216 | 1225 | 285/340 | 515 | 16-26/16-30 | 565/580 | 346 |
注：XX/XX表示公稱壓力1.0MPa/1.6MPa時的數據
訂貨須知；訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
