電動真空球閥

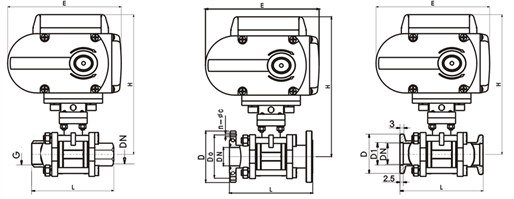

Q941電動真空球閥外形尺寸圖
產品概述
電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
適用的介質溫度：標準密封件-25～+120度
耐高溫密封件-25～+230度
電動真空球閥主要外形尺寸
| 公稱通徑(DN) | 外形尺寸 | 法蘭標準 | 氣源壓力 | 適用范圍(Pa) | 漏氣率(Pa.L/S) | |||||
H | L | A | ΦD | ΦB | n-ΦC | ||||||
Q-16 | 16 | 154 | 100 | 140 | 60 | 45 | 4-6.5 | GB6070.4-85 | 0.4～0.8 | 10 5 ～1x10 -3 | ＜1x10 -3 |
Q-25 | 25 | 175 | 114 | 164 | 70 | 55 | |||||
Q-32 | 32 | 220 | 140 | 190 | 90 | 70 | 4-9 | GB6070.4-85 | |||
Q-40 | 40 | 247 | 165 | 100 | 80 | GB6070.4-85 | |||||
Q-50 | 50 | 282 | 175 | 247 | 110 | 90 | GB6070.4-85 | ||||
Q-63 | 63 | 315 | 186 | 247 | 130 | 110 | |||||
Q-80 | 80 | 345 | 198 | 276 | 145 | 125 | 8-9 | ||||
Q-100 | 100 | 365 | 220 | 308 | 165 | 145 | |||||
