EG41W/J/Fs-6/10 英標隔膜閥

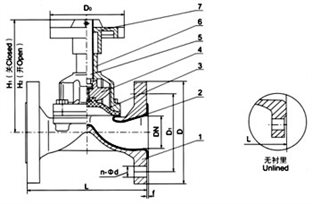

EG41W/J/Fs-6/10英標手動堰式隔膜閥外形尺寸圖
一、手動堰式英標隔膜閥主要性能規范：
工作溫度 | 適用介質 |
≤85℃ | J:一般腐蝕性介質 |
≤120℃ | FS:強腐蝕性介質 |
注：此為我公司基型產品適用溫度，如有不同要求請參閱前頁說明進行選擇。
二、手動堰式英標隔膜閥主要零件的材料
名稱 | 材料 |
閥體 | 鑄鐵、鑄鐵/襯膠、氟塑料 |
閥蓋 | 鑄鐵 |
閥瓣 | 鑄鐵 |
手輪 | 鑄鐵 |
隔膜 | 天然膠、丁基膠、氟塑料、橡膠 |
閥桿 | 碳鋼 |
三、手動堰式英標隔膜閥連接尺寸： （mm）
公 稱 通 徑 | 公稱壓力 /MPa | 工作壓力 /MPa | L | D | D1 | n-Фd | H1 | H2 | Do | 重量 /㎏ | |
DN/mm | NPS/inch | ||||||||||
15 | 1/2 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | ||||
20 | 3/4 | 117 | 105 | 75 | 4-14 | 93 | 103 | 66 | 3 | ||
25 | 1 | 127 | 115 | 85 | 4-14 | 100 | 112 | 66 | 4 | ||
32 | 1 1/4 | 146 | 140 | 100 | 4-18 | 127 | 144 | 96 | 6.5 | ||
40 | 1 1/2 | 159 | 150 | 110 | 4-18 | 136 | 156 | 96 | 7.5 | ||
50 | 2 | 1910 | 165 | 125 | 4-18 | 151 | 177 | 118 | 10 | ||
65 | 2 1/2 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 183 | 213 | 165 | 16 |
80 | 3 | 254 | 200 | 160 | 8-18 | 198 | 273 | 230 | 23.5 | ||
100 | 4 | 305 | 220 | 180 | 8-18 | 266 | 320 | 280 | 34 | ||
125 | 5 | 356 | 250 | 210 | 8-18 | 319 | 286 | 280 | 44 | ||
150 | 6 | 406 | 285 | 240 | 8-22 | 380 | 453 | 368 | 67.5 | ||
200 | 8 | 0.6 | 521 | 340 | 295 | 8-22 | 506 | 626 | 400 | 141.5 | |
250 | 10 | 635 | 395 | 350 | 12-22 | 598 | 734 | 500 | 229 | ||
300 | 12 | 0.4 | 749 | 445 | 400 | 12-22 | 698 | 778 | 560 | 321 | |
350 | 14 | 749 | 505 | 460 | 16-22 | 723 | 883 | 560 | 360 | ||
400 | 16 | 0.25 | - | 565 | 515 | 16-26 | 868 | 1078 | 640 | 584 | |
我公司采用標準： 設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504
