D41X法蘭式軟密封蝶閥
性能規范
閥體材質；鑄鐵、碳鋼、不銹鋼
密封圈材質：天然橡膠（NR）-20~+85℃
乙丙橡膠（EPDM）-40~+425℃
丁晴橡膠（NBR）-20~82℃
硅橡膠（SI）-70~+150℃
氟橡膠（VITON）-23~+150℃
氯丁橡膠（CR）0~+150℃
丁基橡膠（IIR）-40~+100℃
聚四氟乙烯塑料（PTFE）+10~+150℃
適用介質：淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。
采用標準
法蘭連接尺寸 | 結構長度 | 壓力試驗 |
GB4216 GB9115 | GB12221 | GB/T13927 |

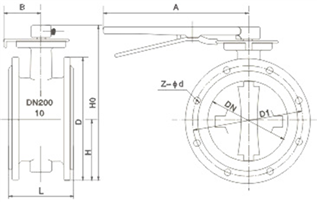

D41X型尺寸
DN | L | D1 | D | Z-d | H | H0 | A | B | Wt/kg |
50 | 108 | 125 | 165 | 4-14 | 82.5 | 238 | 270 | 65 | 8.5 |
65 | 112 | 145 | 185 | 4-18 | 92.5 | 258 | 270 | 65 | 9.5 |
80 | 124 | 160 | 200 | 8-18 | 100 | 278 | 270 | 65 | 11 |
100 | 127 | 180 | 220 | 8-18 | 110 | 293 | 270 | 65 | 15 |
125 | 140 | 210 | 250 | 8-18 | 125 | 309 | 310 | 65 | 21 |
150 | 140 | 240 | 285 | 8-22 | 142.5 | 636 | 310 | 65 | 24 |
200 | 152 | 295 | 340 | 8-22 | 170 | 514 | 365 | 90 | 41 |
D41X
D341型尺寸
DN | L | D1 | D | Z-d | H | H0 | A | B | D0 | Wt/kg |
50 | 108 | 125 | 165 | 4-18 | 63 | 306 | 193 | 125 | 13 | 50 |
65 | 112 | 145 | 185 | 4-188-18 | 70 | 321 | 193 | 125 | 14 | 65 |
80 | 114 | 160 | 200 | 8-18 | 83 | 346 | 193 | 125 | 15.5 | 80 |
100 | 127 | 180 | 220 | 8-18 | 105 | 387 | 193 | 125 | 19.5 | 100 |
125 | 140 | 210 | 250 | 8-18 | 115 | 411 | 193 | 125 | 25.5 | 125 |
150 | 140 | 240 | 285 | 8-22 | 137 | 447 | 193 | 125 | 28.5 | 150 |
200 | 152 | 295 | 340 | 8-22 | 164 | 572 | 283 | 165 | 48 | 200 |
250 | 165 | 350 | 395 | 12-22 | 206 | 646 | 283 | 165 | 49 | 250 |
300 | 178 | 400 | 445 | 12-22 | 230 | 738 | 334 | 175 | 91 | 300 |
350 | 190 | 460 | 505 | 16-22 | 248 | 761 | 334 | 175 | 110 | 350 |
400 | 216 | 515 | 565 | 16-26 | 289 | 877 | 425 | 210 | 140 | 400 |
450 | 222 | 565 | 615 | 20-26 | 320 | 938 | 425 | 210 | 180 | 450 |
500 | 229 | 620 | 670 | 20-26 | 343 | 993 | 425 | 210 | 215 | 500 |
600 | 267 | 725 | 780 | 20-30 | 413 | 1131 | 425 | 210 | 290 | 600 |
700 | 430 | 840 | 895 | 24-30 | 478 | 1476 | 620 | 320 | 560 | 700 |
800 | 470 | 950 | 1015 | 24-33 | 525 | 1533 | 620 | 320 | 910 | 800 |
900 | 510 | 1050 | 1115 | 28-33 | 585 | 1655 | 620 | 320 | 1500 | 900 |
1000 | 550 | 1160 | 1230 | 28-36 | 640 | 1765 | 620 | 400 | 1750 | 1000 |
1200 | 630 | 1380 | 1450 | 32-39 | 755 | 1995 | 620 | 400 | 2180 | 1200 |
注：1.以上蝶閥的密封試驗壓力DN50-DN800為1.0MPa,DN900-DN1200為0.6MPa.
2以上蝶閥連接尺寸均按1.0MPa標準制造，如用戶有特殊要求，訂貨時應注明。
