G49W-10 三通法蘭隔膜閥

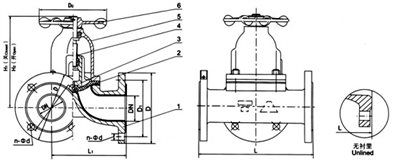

G49W-10 三通隔膜閥外形尺寸圖
一、三通隔膜閥性能規范：
工作溫度 | 適用介質 |
≤85℃ | 一般腐蝕性介質 |
注：此為我公司基型產品適用溫度，如有不同要求請參閱前頁進行選擇。
二、三通隔膜閥主要零件的材料：
名稱 | 材料 |
閥體 | 鑄鐵、不銹鋼 |
閥蓋 | 鑄鐵 |
閥瓣 | 鑄鐵 |
手輪 | 鑄鐵 |
隔膜 | 天然膠、丁基膠、等 |
閥桿 | 碳鋼 |
三、三通隔膜閥主要外形尺寸和連接尺寸：（mm）
公 稱 通 徑 | 公稱壓力 MPa | 工作壓力 MPa | L | L1 | D | D1 | Z-Фd | H1 | Do | 重量 ㎏ | |
DN/mm | NPS/inch | ||||||||||
25 | 1 | 1.0 | 1.0 | 160 | 96 | 115 | 85 | 4-14 | 116 | 83 | 5.5 |
32 | 1 1/4 | 180 | 118 | 135 | 100 | 4-18 | 153 | 114 | 8.5 | ||
40 | 1 1/2 | 200 | 135 | 145 | 110 | 4-18 | 167 | 114 | 12.5 | ||
50 | 2 | 230 | 150 | 160 | 125 | 4-18 | 198 | 140 | 17 | ||
65 | 2 1/2 | 290 | 182 | 180 | 145 | 4-18 | 234 | 165 | 24.5 | ||
80 | 3 | 310 | 210 | 195 | 160 | 4-18 | 258 | 230 | 33.5 | ||
注：我公司三通隔膜閥采用標準 設計與制造：GB12239 結構長度：GB12221(系列1) 法蘭連接尺寸：JB78（PN1.0MPa）
