H44F-10S/F 工程塑料法蘭止回閥

聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com

上個產品下個產品

Tags標簽:

工程塑料法蘭止回閥

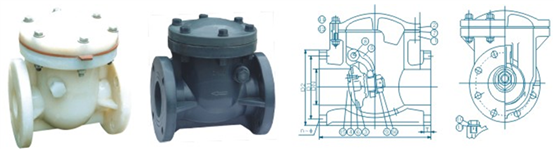

H44F-10S/F工程塑料法蘭止回閥產品圖 H44F-10S/F工程塑料法蘭止回閥外形尺寸圖

規格尺寸表Specs dimension list

通徑		D1			D2			n-d				L		T		t
mm	inch	JIS	DIN	ANSI	JIS	DIN	ANSI	JIS	DIN	mm	ANSI	JIS/DIN	ANSI	JIS/DIN	ANSI	JIS/DIN	ANSI
20	3/4	75	75	2.76	100	105	3.86	4-15	4-14	4	0.63	140	5.51	15	0.59	5	0.20
25	1	90	85	3.13	125	115	4.25	4-19	4-14	4	0.63	160	6.30	16	0.63	6	0.24
32	1-1/4	100			140				4-18
40	1-1/2	105	110	3.88	140	150	5.00	4-19	4-18	4	0.63	180	7.09	18	0.71	8	0.31
50	2	120	125	4.74	155	165	5.98	4-19	4-18	4	0.75	200	7.87	21	0.82	8	0.31
65	2-1/2	140	145	5.49	175	185	7.01	4-19	4-18	4	0.75	240	9.45	26	0.90	9	0.35
80	3	150	160	6.00	185	200	7.51	8-19	8-18	4	0.75	260	10.24	25	0.98	9	0.35
100	4	175	180	7.50	210	220	9.02	8-19	8-18	8	0.75	300	11.81	26	1.02	10	0.39
125	5	210	210	8.50	250	250	10.00	8-23	8-18	8	0.87	350	13.78	27	1.06	14	0.55
150	6	240	240	9.51	280	280	10.98	8-23	8-23	8	0.87	400	15.75	27	1.06	16	0.63
200	8	290	295	11.75	330	340	13.50	12-23	8-23	8	0.87	500	19.69	34	1.34	18	0.71

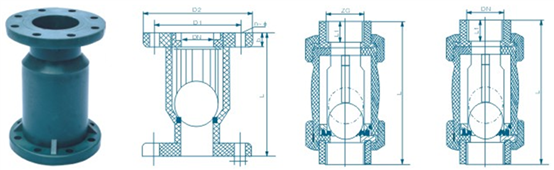

H41F-10S/F工程塑料止回閥產品 H41F-10S/F工程塑料止回閥外形尺寸圖

規格尺寸表Specs dimension list

通徑										口徑	承插焊式		工作壓力
mm	inch	D2	D1	L	b	n-d	ZG	L	L1	口徑	L	L1	工作壓力
15	1/2	95	65	120	14	4-14	1/2	140	15	20	140	15	0.6
20	3/4	105	75	120	14	4-14	3/4	168	17	25	168	17	0.6
25	2	115	85	140	16	4-14	2	189	20	32	189	20	0.6
32	1-1/4	135	100	144	17	4-18	1-1/4	210	23	40	210	23	0.6
40	1-1/2	145	110	163	18	4-18	1-1/2	238	25	50	238	25	0.6
50	2	160	125	188	20	4-18	2	280	28	63	280	28	0.6
65	2-1/2	180	140	220	22	4-18	2-1/2	301	32	75	301	32	0.6
80	3	195	160	240	25	4-18	3	371	32	75	301	32	0.6
100	4	215	180	275	25	8-18	4”	504	45	110	504	45	0.6
125	5	245	210	360	30	8-18							0.5
150	6	280	240	400	30	8-23							0.4
200	8	335	295	400	35	8-23							0.4
