L型（BQ44型）、T型（BQ45型）夾套保溫三通球閥

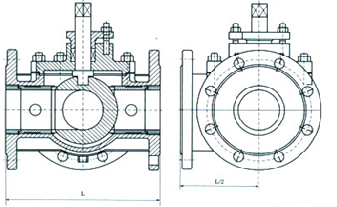

夾套保溫三通球閥外形尺寸圖
主要性能規范
型號 | 公稱壓力 PN(MPa) | 試驗壓力（MPa） | 適用溫度（℃） | 適用介質 | ||
殼體 | 流體密封 | 氣體密封 | ||||
BQ45F-16C/P/R | 1.6 | 2.4 | 1.76 | 0.6 | ≤150℃ | 水、蒸氣、油品等 |
BQ45F-25 C/P/R | 2.5 | 3.75 | 2.75 | 0.6 | ||
BQ45F-40 C/P/R | 4.0 | 6.4 | 4.4 | 0.6 | ||
主要零件材料
型號 | 零件名稱 | ||||
閥體 | 球體 | 閥桿 | 密封圈 | 填料 | |
Q45F-16C | 碳素鋼鑄件 | 1Cr18Ni9Ti | 2Cr13 | 增強聚四氟己烯 對位聚苯 | 聚四氟己烯 |
Q45F-25P | 304 | 304 | 304 | ||
Q45F-40R | 316 | 316 | 316 | ||
主要外形和連接尺寸
公稱壓力PN(MPa) | 尺寸 | 公稱通徑（mm/in） | |||||||||||
15/1/2″ | 20/3/4″ | 25/1″ | 32/1?″ | 40/1?″ | 50/2″ | 65/2?″ | 80/3″ | 100/4″ | 125/5″ | 150/6″ | 200/8″ | ||
PN1.6MPa | L | 150 | 164 | 180 | 200 | 220 | 230 | 260 | 280 | 320 | 380 | 440 | 500 |
PN2.5MPa | L1 | 75 | 82 | 90 | 90 | 110 | 115 | 130 | 160 | 160 | 190 | 220 | 250 |
PN4.0MPa | H | 90 | 90 | 102 | 102 | 135 | 140 | 155 | 210 | 210 | 275 | 305 | 335 |
CLASS150 | W | 120 | 140 | 155 | 155 | 250 | 350 | 350 | 700 | 700 | 1000 | 1300 | 1800 |
