D71F塑料蝶閥

概述：

D71F塑料蝶閥是用隨桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。
蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小，重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量30～50%,蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
１、閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，密封座采用三元乙丙橡膠（EPDM）或氟橡膠（FPM）制成。
２、閥體與管路通過法蘭對夾式連接，連接標準可符合DIN、GB、ASTM、JIS等標準、使整體管路系統達成統一標準要求。
３、閥門的設計與檢測嚴格符合Q/ZBT02-2004。

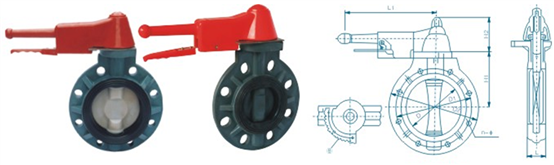

D71F-10S/F塑料蝶閥產品圖 D71F-10S/F塑料蝶閥外形尺寸圖

通徑		D1	D2				D3	L1	L	H1	H2	N-d	壓力	重量/kg		適用溫度
DN	in	D1	D2	JIS	DIN	ANSI	D3	L1	L	H1	H2	N-d	壓力	RPP	PVDF	適用溫度
40	1-1/2	47	110	105	110	3.88	150	200	39	86	70	4-18	0.7	1.2	1.5	RPP (-14~+100℃) PVDF (-40~+135℃)
50	2	56	125	120	125	4.75	160	220	40	88	70	4-18	0.7	1.3	1.6
65	2-1/2	71	145	140	145	5.50	185	220	46	100	70	4-18	0.7	1.7	2.0
80	3	85	160	150	160	6.00	195	280	46	105	85	8-18	0.7	2.3	2.7
100	4	105	180	175	180	7.50	215	280	54	118	85	8-18	0.6	4	4.8
125	5	131	210	210	210	8.50	250	300	70	163	93	8-18	0.5	4.8	5.7
150	6	153	240	240	240	9.50	285	300	74	176	93	8-22	0.5	5.5	6.5

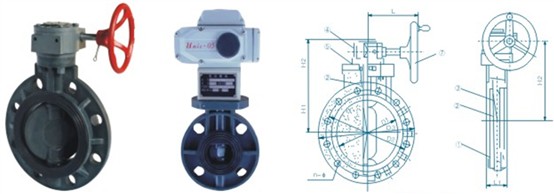

D371F-10S/F塑料蝶閥產品圖 D371F-10S/F塑料蝶閥外形尺寸圖

規格尺寸表

通徑		D1	D2				D3	L1	L	H1	H2	N-d	壓力	重量/kg		適用溫度
DN	in	D1	D2	JIS	DIN	ANSI	D3	L1	L	H1	H2	N-d	壓力	RPP	PVDF	適用溫度
150	6	153	240	240	240	9.50	285	180	74	176	93	8-22	0.5	5.5	6.5	RPP (-14~+100℃) PVDF (-40~+135℃)
200	8	204	295	295	295	11.75	340	180	87	210	93	12-22	0.4	19	22
250	10	255	350	350	350	14.25	395	180	114	240	93	12-22	0.3	28	32
300	12	307	400	400	400	17.00	445	180	114	270	93	12-22	0.3	34	39
350	14	358	460	445	460	18.75	505	180	127	300	93	16-22	0.3	52	59
400	16	389	515	510	515	21.25	580	240	140	350	108	16-22	0.3	78	89
450	18	446	565	565	565	22.75	615	240	152	370	108	20-26	0.2	80	84
500	20	494	620	620	620	25.00	670	260	152	400	108	20-26	0.2	84	96
600	24	590	725	730	730	29.50	780	260	178	465	108	20-30	0.2	105	112

CPVC、UPVC、RPP、PVDF、D971F-10電動蝶閥

D971F-10電動蝶閥產品圖 D971F-10電動蝶閥外形尺寸圖

D971F-10電動蝶閥規格尺寸表

DN	D	D1	D2	n-d	L	L1	H1	H2	H3	H4	I	A	F	試驗壓力		工作壓力
DN	D	D1	D2	n-d	L	L1	H1	H2	H3	H4	I	A	F	強度	密封	工作壓力
50	57	125	160	4-18	35	35	83	102	61	145	391	150	28	1.2		0.7
65	72	145	184	4-18	37	37	92	110	61	145	408	150	28	1.5	1.2	0.7
80	80	160	200	4-18	37	37	100	118	61	145	424	150	28	1.5	1.2	0.7
100	102	180	230	4-18	47	47	115	134	61	145	455	150	28	1.5	1.2	0.6
125	130	210	254	4-18	57	57	127	160	61	145	493	150	28	1.5	1.2	0.5
150	153	240	290	4-23	62	62	145	177	71	200	593	190	23	1.5	1.2	0.5
200	203	295	337	4-23	76	76	168	204	71	200	643	190	23	1.5	1.2	0.4
250	255	350	400	4-23	96	96	200	235	71	200	706	190	23	1.5	1.2	0.3
300	312	400	483	4-23	116	116	239	289	71	200	799	190	23	1.05	0.85	0.3
350	358	480	520	4-23	116	116	259	305	71	200	835	190	23	1.05	0.85	0.3

D671X-10S氣動塑料蝶閥 UPVC氣動塑料蝶閥 CPVC氣動塑料蝶閥

D671X-10S/F蝶閥產品圖 D671X-10S/F蝶閥外形尺寸圖

D671X-10S/F蝶閥

DN	D	D1				D2	L1	L	H1	H2	n-d	工作壓力	工作溫度
DN	D	D1	JIS	DIN	ANSI	D2	L1	L	H1	H2	n-d	工作壓力	工作溫度
40	47	110	105	110	3.88	150	200	39	86	70	4-18	0.7	RPP (-14~+100℃) PVDF (-40~+135℃)
50	56	125	120	125	4.75	160	220	40	88	70	4-18	0.7
65	71	145	140	145	5.50	185	220	46	100	70	4-18	0.7
80	85	160	150	160	6.00	195	280	46	105	85	8-18	0.7
100	105	180	175	180	7.50	215	280	54	118	85	8-18	0.6
125	131	210	210	210	8.50	250	300	70	163	93	8-18	0.5
150	153	240	240	240	9.50	285	300	74	176	93	8-22	0.5
200	204	295	290	295	11.75	340	180	87	210	93	8-22	0.4
250	255	350	355	350	14.25	395	180	114	240	93	12-22	0.3
300	307	400	400	400	17.00	445	180	114	270	93	12-22	0.3
350	358	460	445	460	18.75	505	180	127	300	93	16-22	0.3
400	389	515	510	515	21.25	580	240	140	350	108	16-22	0.3
450	446	565	565	565	22.75	615	240	152	370	108	20-26	0.2
500	494	620	620	620	25.0	670	260	152	400	108	20-26	0.2
600	590	725	730	725	29.5	780	260	178	465	108	20-30	0.2
