概述：

QJ型不銹鋼深井潛水電泵（簡稱不銹鋼深井泵）采用優良的水力結構及先進的加工工藝制成。配用潛水電機，替代傳統長軸式聯接的深井泵，可完全浸沒于一定深度的液下工作。產品具有優良的性能，其體積小，重量輕，運行平穩，安裝使用方便可靠，廣泛適用于家庭工業供水.礦井汲水.輸水系統增壓及蓄水等。

1. 產品特點：

1. 泵的過流部件均采用不銹鋼材質，具有一定的抗腐蝕性能：

2. 采用耐磨.自潤滑性能優良的高分子塑料滑動軸承于浮動式密封環結構，使得泵級間泄漏小，機械效率與容積效率高：

3. 泵外徑尺寸小.重量輕.高揚程，適合小口徑深井中使用：

4. 泵頭內裝彈性球形止回閥，保證停機逆流及管路水錘沖擊：

5. 泵葉輪組件采用浮動結構設計，使得電機不承受軸向載荷，當串聯級數多時電機仍能安全可靠工作。

1. 型號含義：

QJ---------------------不銹鋼多級深井潛水電泵

3-----------------------額定流量(m./h)

I2----------------------泵級數

1. 泵的安裝型式及工作條件：

    QJ型深井潛水電泵采用浸沒式立式吊裝，其出口采用管螺紋連接，揚水管連接泵出水體上，泵的吸入口濾網部位要始終保持浸沒于液體中：

泵可輸入稀薄.干凈.不含固體顆粒和纖維的非易燃易爆的液體：

輸入時其泥沙含量不超過50g/m3，以保證電機的冷卻效果及泵流道的暢通，延長設備的使用壽命：

泵輸送液體最高溫度：+20℃ 。

泵最大工作壓力：30巴。

1. 泵安裝前準備工作：

1. 檢查設備器件及文件資料的完整性

深井潛水電泵安裝必須件：泵體及潛水電機.連接揚水管.潛水電纜.控制電源.揚水體固定架等：文件資料：使用說明書等。

1. 安裝電機到泵體上

若泵與電機分開供貨時，需要安裝連接，操作時，立支電機，拆卸泵上的電纜護套及濾網，擦拭干凈泵與電機的連接面，用管夾夾住泵吊裝，以支架法蘭與電機連接端面配合裝入，同時保證電機軸伸與泵聯軸器齒行相吻合，擰緊電機上的螺母，用手轉動聯軸器，其轉動應靈活.無卡滯.松緊現象，然后從支架凹邊抽出電纜線，沿泵軸向用電纜護套夾緊固定，裝上濾網。

1. 外接電纜線

    當潛水電機自帶電纜線長度不能滿足用戶安裝要求時，需外接電纜線。接線應由專職電工操作，電纜線長度由潛水泵潛入井深及電源控制柜位置等確定，橫截面積由安裝長度.電機功率及啟動方式等確定。

    另外，電機電纜線與外接電纜接頭要求可靠密封，絕緣并有一定強度。

1. 連接出水管組件

   視泵出水接頭螺紋型號，采用合適的管接頭與輸水管，視井深及泵安裝位置裁定管子長度尺寸，擰緊螺紋接頭。接頭螺紋連接處用聚四氟乙烯密封膠帶或類似的密封材料密封。

1. 裝起吊繩

    對于泵機的起吊，絕對不要以電纜或電纜護套來起重，建議在泵出水體不見兩側吊耳上系兩根鍍鋅低碳鋼絲，其粗細視泵機組重量而定，將電機電纜用線夾夾在鋼絲上，注意電纜線要比鋼絲松馳一些，以使起吊泵時，電纜線不受力。

1. 檢查電源及電控器件的接線

    泵安裝操作前，須連接好電源線及電控儀表接線，并核對電壓.頻率等。泵機組應有接地.防漏電措施，電氣裝置應保證機組不受缺相.電壓不穩定和過載的損害。

1. 啟動及操作：

2. 當泵已正確連接并浸入液體中，其啟動時出口閥開度大約為1/3倍于大流量。

3. 檢查泵的旋向

4. 啟動泵，檢查其流量和出口速度或出口表壓：

5. 停止泵，交換與電源的兩相接線：

6. 啟動泵，檢查其流量和出口速度或出口表壓：

7. 停止泵，比較接線交換前后泵性能參數，確定流量大和出口速度高或壓力高的接線為正確接線方式。

建議停機時，調節泵出口流量在0.1倍額定流量狀態時斷開電源，并先關閉與之相連的電控儀及保護監視器件。

1. 泵的啟動頻度

為了使設備良好地運行，泵啟動每小時不超過20次，每天最多200次，若長時間擱置時，要求每年至少試車一次。

1. 常見故障及排除

1. 維護及修理

  當深井潛水電泵因工作失調或各種故障需檢修時，操作如下：

1. 一般性檢查

1. 關閉電源，視泵重采用手工或三角架葫蘆設備起吊深井泵：

2. 檢查泵出口，看有無纖維物堵塞進口，觀察進口濾網有無破裂：

3. 檢查泵外觀有無機械損傷，泵及電機外殼是否嚴重腐蝕破壞，電纜線接頭有無斷路脫開：

4. 擰開濾網上固定螺釘，拆卸濾網，用手盤動軸合器，確定轉動是否靈活，有無異常摩擦噪音等：

1. 電機檢查及泵拆卸

    在潛水電機內腔預先填充了一種絕緣潤滑油，對電機內部起冷卻潤滑及腐銹保護作用。若運行后的電機表面過熱或傳感器顯示溫度上升過速，則需檢查電機內冷卻填充液。充填液位時擰開電機頂部灌注螺釘，（若對邊有排氣螺釘，則需同時擰開）用注射器灌注，直至加滿，然后擰緊封液螺釘。

泵體拆裝及檢修步驟如下：

1. 擰開電纜護套固定螺釘，拆下電纜護套：

2. 松開拉緊件內六角螺釘，拆卸四拉緊件，并取出出水體.止回閥，檢查其內腔有無淤積物，止回閥閥蓋軸向是否能自由移動：

3. 取出末級導葉，擰下主軸鎖緊螺母，取下軸向摩擦墊，依次取出葉輪.葉輪隔套.導葉等，檢查零件是否干凈，有無變形磨損等：

4. 取出軸合器，檢查有無彎曲，否則需作校直處理：泵體裝配時需擦拭干凈各零部件，尤其零件各配合面，其操作步驟依拆卸的反方向進行。

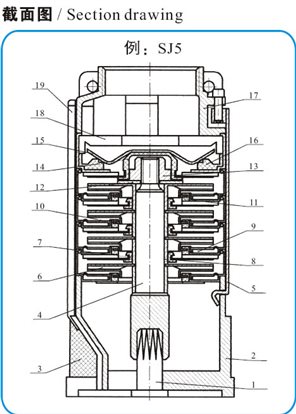

1. 深井潛水電泵結構圖
