三偏心多層次密封對夾蝶閥

聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com

上個產品下個產品

Tags標簽:

三偏心多層次密封對夾蝶閥

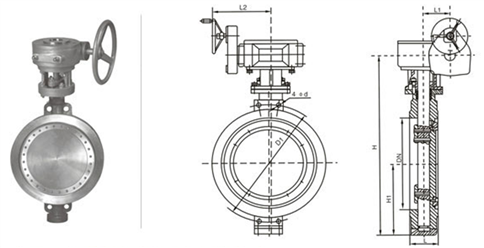

三偏心多層次密封對夾蝶閥產品圖三偏心多層次密封對夾蝶閥外形尺寸圖

外形及連接尺寸D373- 6 / 10

DN	主要外形尺寸及連接尺寸
	L	H	H1	L1	L2	0.6MPa		1.0MPa
	L	H	H1	L1	L2	D1	Z-d	D1	Z-d
100	64	370	95	48	145	170	4-18	180	4-18
125	70	420	107	70	175	200	4-18	210	4-18
150	76	505	172	70	175	225	4-18	240	4-22
200	89	610	240	90	200	280	4-18	295	4-22
250	114	665	265	90	200	335	4-18	350	4-22
300	114	755	295	125	280	395	4-22	400	4-22
350	127	860	330	125	280	445	4-22	460	4-22
400	140	890	370	125	280	495	4-22	515	4-26
450	152	966	395	130	280	550	4-22	565	4-26
500	152	1040	430	130	280	600	4-22	620	4-26
600	154	1285	490	175	365	705	4-26	725	4-30
700	165	1395	545	175	365	810	4-26	840	4-30
800	190	1560	615	225	440	920	4-30	950	4-33
900	203	1700	700	225	440	1020	4-30	1050	4-33
1000	216	1865	715	290	490	1120	4-30	1160	4-36
1200	254	2125	865	290	490	1340	4-33	1380	4-39
1400	279	2340	950	290	490	1560	4-36	1590	4-42
1600	318	2580	1070	410	600	1760	4-36	1820	4-48
1800	356	2880	1200	500	600	1970	4-39	2020	4-48
2000	406	3200	1350	500	800	2180	4-42	2230	4-48

外形及連接尺寸D373-16/25

DN	主要外形尺寸及連接尺寸
	L	H	H1	L1	L2	PN1.6MPa		PN2.5MPa
	L	H	H1	L1	L2	D1	Z-d	D1	Z-d
100	64	370	95	48	145	180	4-18	190	4-22
125	70	420	107	70	175	210	4-18	220	4-26
150	76	505	172	70	175	240	4-22	250	4-26
200	89	610	240	90	200	295	4-22	310	4-26
250	114	665	265	90	200	355	4-26	370	4-30
300	114	755	295	125	280	410	4-26	430	4-30
350	127	860	330	125	280	470	4-26	490	4-33
400	140	890	370	125	280	525	4-30	550	4-36
450	152	966	395	130	280	585	4-30	600	4-36
500	152	1040	430	130	280	650	4-33	660	4-36
600	154	1285	490	175	365	770	4-36	770	4-39
700	165	1395	545	175	365	840	4-36	875	4-42
800	190	1560	615	225	440	950	4-39	990	4-48
900	203	1700	700	225	440	1050	4-39	1090	4-48
1000	216	1865	715	290	490	1170	4-42	1210	4-55
1200	254	2125	865	290	490	1390	4-48	1420	4-55
1400	279	2340	950	290	490	1590	4-48	1640	4-60
1600	318	2580	1070	410	600	1820	4-88	1860	4-60
1800	356	2880	1200	500	600	2020	4-55	2070	4-68
2000	406	3200	1350	500	800	2230	4-60	2300	4-68

外形及連接尺寸D373-40

DN	主要外形尺寸及連接尺寸
DN	L	D1	H	H1	L1	L2	Z-d
100	64	190	370	142	160	223	4-22
125	70	220	420	157	160	223	4-26
150	76	250	505	192	195	230	4-26
200	89	320	620	255	195	230	4-30
250	114	385	680	270	1955	300	4-33
300	114	450	770	350	250	635	4-33
350	127	510	885	375	250	635	4-36
400	140	585	910	420	250	635	4-39
450	152	610	980	440	250	635	4-39
500	152	670	1060	500	250	635	4-42
600	178	795	1315	550	295	680	4-48
