SH系列過熱蒸汽疏水閥
聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com
Tags標簽:

SH系列過熱蒸汽疏水閥



SH系列雙金屬片蒸汽疏水閥產品圖                                 SH600                                SH-900

較大工作壓力:62kg/cm2,較大排量5,134kg/h

SH系列雙金屬片蒸汽疏水閥是使用在足過熱或低負荷工況下的疏水閥,使用壽命久。具有以下優點:結構緊湊、重量輕、適用于高溫高壓等工況,使用壽命長,易于在線維修,具有故障開啟功能,耐水擊,具有多種接管和連接規格,內置過濾器,啟動負荷大,靜音排水,對連接管的長度不敏感。

SH系列雙金屬片疏水閥能在過熱工況下進行大負荷啟動疏水。獨特的雙金屬部件可以在過熱蒸汽進入疏水閥之前嚴密關閉疏水閥,防止損失蒸汽。SH系列裝有鈦閥瓣和閥座,在過熱蒸汽系統的惡劣工況下,能確保很長的使用壽命。


技術特性

疏水閥用熔模鑄造碳鋼 (SH600型)、熔模鑄造不銹鋼(SH900型)制成,帶內置不銹鋼過濾器,可以在線維修。蒸汽疏水閥裝有疊層鎳鉻雙金屬機構和鈦閥瓣閥座,能在規定壓力溫度范圍內用于低負荷過熱工況

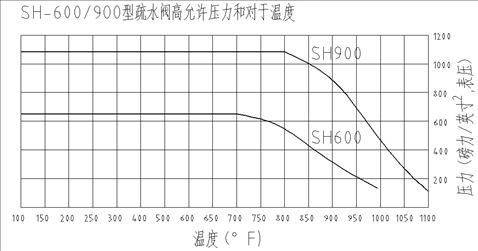

較高操作條件

較高允許壓力 (容器設計):

    SH一600型:400℃下,41kg/cm2,表壓

    SH一900型:482℃下,62kg/cm2,表壓

  較高操作壓力:

    SH一600型:600Psi (41kg/cm2), 表壓

    SH一900型:900Psi (62kg/cm2), 表壓

  建議較低使用壓力:

    SH一600型:200Psi,(14kg/cm2),表壓

    SH一900型:200Psi,(14kg/cm2),表壓


接管

SH-600型:美國標準錐管螺紋管(NPT),英國標準螺紋管(BSPT),承插焊或法蘭連接。

SH-900型:承插焊、對接焊和法蘭連接。

材質

SH—600型:

閥體和閥蓋:美國材料試驗學會標準ASTM A216  WCB

閥瓣和閥座:鈦

機構:鎳—鉻和不銹鋼

過濾器:不銹鋼

SH一900型:

閥體和閥蓋:美國材料試驗學會標準ASTM A351 CF8M

閥瓣和閥座:鈦

機構:鎳—鉻和不銹鋼

過濾器:不銹鋼


主要外形結構尺寸

型號

SH-600

SH-900

接管

英寸

毫米

英寸

毫米


1/2,3/4

15,20

1/2,3/4,1

15,20,25

”B”高度

3-1/2

9l

4-1/2

115

”C”接管端面間距

4-5/8

117

6-1/4

158

”D”接管中心線至疏水閥頂

2-13/16

72

3-3/4

95

"E"寬度

3-1/8

79

3-3/4

95

*”BB”

 --

 --

11—1/8*

282*

重量,磅(于克)

5(2.3)

10(4.4)

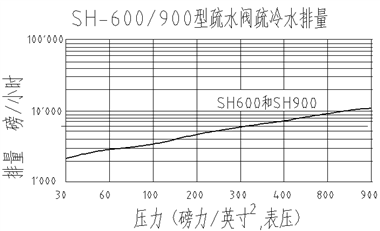

排量表

選型:

選則主要依據:
1.凝結水負荷kg/h(確定排量); 2.所選用的安全系數,一般為2—3之間;
3.壓差 MPa; 4.大允許壓力MPa。

訂購:

1、給出型號;2、給出連接尺寸(如果要求法蘭連接,請給出詳細的法蘭類型)
