特大排量蒸汽疏水閥
產品簡圖
GSB4 GSB6
GSMK GSB8 GSMS
產品介紹
特大流量杠桿浮球式蒸汽疏水閥的較大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，較小過冷度為0℃，能使加熱設備達到較好工作效率；杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏；它的低工作壓力0.01Mpa，較大背壓率≤85%；內部帶有排氣裝置，采用先進的Y系列膜盒元件做為自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座 結構，可達到小體積大排水量，適用于大型加熱設備和換熱站設備的阻汽排水，適用于大型加熱設備首選。
主要性能和零部件
零部件材料 | 閥體、閥蓋 | WCB | 性能參數 | 低工作壓力 | 0.05MPa |
浮球 | 不銹鋼 | 小過冷度 | 0℃ | ||
杠桿 | 不銹鋼 | 有負荷漏氣率 | 0 | ||
閥座 | 鉻不銹鋼 | 節能效果 | 15~40% | ||
閥芯 | 鉻不銹鋼 | 較高允許背壓率 | 85% | ||
排氣閥 | 不銹鋼 | 較高允許溫度 | 425℃ |
工作原理
該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得較大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。
型號 規格 外型尺寸表
產品型號 | 公稱通徑DN(mm) | 閥體材料 | 連接方式 | 外形尺寸 | |||
法蘭長L | 中心高h(yuǎn) | 中心寬W | 總高H | ||||
CS41H-16C-G4 | 32-50 | WCB | 法蘭 | 230 | 110 | 355 | 300 |
CS41H-16C-G6 | 40-100 | WCB | 法蘭 | 320 | 240 | 284 | 360 |
CS41H-16C-G7 | 40-100 | WCB | 法蘭 | 320 | 168 | 498 | 330 |
CS41H-16C-G8 | 50-100 | WCB | 法蘭 | 420 | 330 | 375 | 450 |
CS41H-16C-G9 | 50-100 | WCB | 法蘭 | 420 | 255 | 643 | 510 |
注：G表示杠桿浮球式 （括號內為國外對應型號） | |||||||

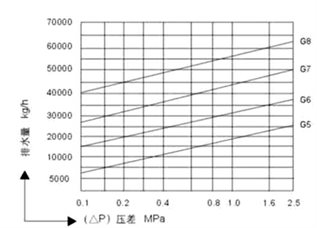

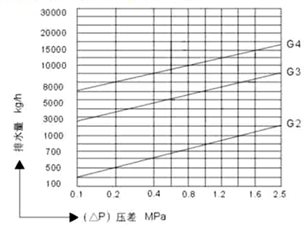

排量圖表
