限位開關/閥位回訊器
閥位回訊器用來傳送執行器和閥門的位置訊號到現場和遙控操作站。它能直接安裝在執行器上部，符合標準VDI/VDE3845。特點是有現場可視指示器，快速調整凸輪；可調節式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花鍵便可旋轉調整所需的位置，防掉外殼螺釘和兩面?zhèn)€電纜進口G1/2管接口。內部行程開關預先連接線終端，8個接線端子，并可用于電磁閥的連接。
技術參數
防爆標志：ExdⅡBT4
防 護：防水IP 67/NEMA4 &4X、IP68
環 境： -20～80℃
接 線：2×NPT1/2、PF 1/2”、PT “、M20、PG13.5
端 子：8 PoINTS（0.08-2.5mm2）
位置指示：關：紅、開：黃
開 關： 機械開關switch×2、接近開關sensor×2
外部涂層：聚酯涂層（黑或其它）
轉 軸： 標準軸（17mm）、加長軸
旋轉角度：0°～ 90°角行程
0°～ 180°（可調）
直線行程：10～ 100mm（直行程）
機械式限位開關
機械開關：(2SPDT)APL-210N
標準防護：IP67，可選IP68
標準開關：SS5GL(OMRON)
2SPDT開關(選項：SPST-NC、SPST-NO)
觸 點：250VAC／3A、125VAC／5A
250VDC／O.2A、125VDC／O.4A、30VDC／4A
選 項：SS10GL(OMRON)
2SPDT開關(選項：SPST-NC、SPST-NO)
觸 點：250VAC／10.1A、125VAC/1O.1A
250VDC／O.2A、125VDC／O.4A、30VDC／4A。
感應式限位開關
接近開關：APL-220N
標準開關：NJ2-V3-N(P&F)
接近開關(本安型)
電 壓：8VDC(IP67 to IEC 60529)
距 離：2mm
選項EM cto EN60947-5-2
NBB2-V3-E2／E3(PNP) ：10.30VDC距離：2mm
NBB2-V3-EO(NPN) ：10-30VDC距離：2mm
NBB3-V3-Z4/Z5 ：60VDC 距離：3mm

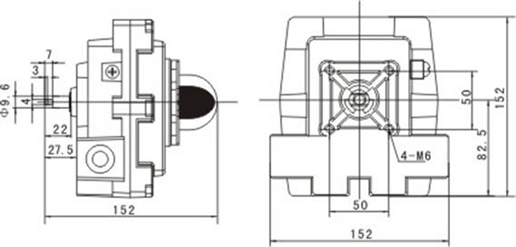

外形尺寸
