D343W-1型渦輪式斜板塵氣蝶閥

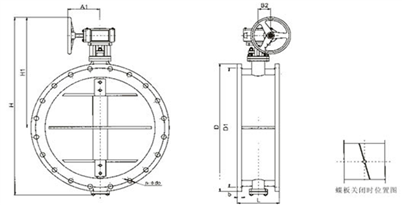

D343W-1型渦輪式塵氣蝶閥產品圖 D343W-1型渦輪式塵氣蝶閥外形尺寸圖
結構與特點
D343W-1型渦輪式塵氣蝶閥采用手輪和傳動箱驅動完成閥門啟閉，與手柄式蝶閥相比較省力。
2、閥門傳動箱蓋上裝有指針，可以再現出觀察碟版工作位置。
閥門安裝于水平管道時請參照途中所示確定安裝方向，以防止灰塵堆積增加閥門開啟阻力。
外形及連接尺寸
DN | L | D | D1 | A1 | A2 | H | H1 | b | n-d | 重量/kg |
200 | 230 | 320 | 280 | 275 | 190 | 720 | 470 | 18 | 8-17.5 | 55 |
250 | 250 | 375 | 335 | 275 | 190 | 790 | 495 | 18 | 12-17.5 | 65 |
300 | 270 | 440 | 395 | 275 | 190 | 850 | 520 | 18 | 12-22 | 120 |
350 | 290 | 490 | 445 | 275 | 190 | 900 | 545 | 18 | 12-22 | 177 |
400 | 310 | 540 | 495 | 275 | 190 | 980 | 570 | 24 | 16-22 | 201 |
450 | 330 | 595 | 500 | 275 | 190 | 1060 | 595 | 26 | 16-22 | 285 |
500 | 350 | 645 | 600 | 295 | 200 | 1100 | 600 | 26 | 20-22 | 334 |
600 | 350 | 755 | 705 | 295 | 200 | 1200 | 710 | 28 | 20-26 | 400 |
700 | 350 | 860 | 810 | 295 | 200 | 1300 | 760 | 28 | 24-26 | 480 |
800 | 350 | 975 | 920 | 295 | 200 | 1385 | 802 | 28 | 24-30 | 600 |
D43W-1a型拉索式斜板塵氣蝶閥

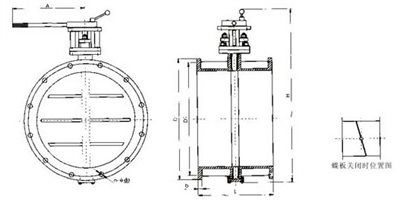

D43W-1a型拉索式斜板塵氣蝶閥外形尺寸圖
結構與特點
D43W-1型手柄式塵氣蝶閥利用手柄轉動碟版完成啟閉工作。
手柄上有一大于90°角的弧形槽，用戶可任意懸著角度將定位螺栓旋緊，從而調節碟版的工作位置。
閥門安裝于水平管道時請參照途中所示確定安裝方向，以防止灰塵堆積增加閥門開啟阻力。
外形及連接尺寸
DN | L | D | D1 | A | H | 16 | n-17.5 | 重量KG |
100 | 190 | 210 | 170 | 250 | 440 | 16 | 4-17.5 | 8 |
125 | 200 | 240 | 200 | 250 | 490 | 16 | 8-17.5 | 11 |
150 | 210 | 265 | 225 | 250 | 540 | 16 | 8-17.5 | 13 |
200 | 230 | 320 | 280 | 250 | 590 | 18 | 8-17.5 | 30 |
250 | 250 | 375 | 335 | 250 | 640 | 18 | 12-17.5 | 57 |
300 | 270 | 440 | 395 | 300 | 690 | 18 | 12-22 | 70 |
350 | 290 | 490 | 445 | 300 | 740 | 18 | 12-22 | 82 |
400 | 310 | 540 | 495 | 400 | 790 | 24 | 16-22 | 131 |
450 | 330 | 595 | 550 | 400 | 840 | 26 | 16-22 | 170 |
500 | 350 | 645 | 600 | 500 | 980 | 26 | 20-22 | 219 |
D643W-1型氣動式斜板塵氣蝶閥
D643W-1型氣動式斜板塵氣蝶閥外形尺寸圖
D643W-1型氣動式塵氣蝶閥利用氣動裝置通過機械執行機構驅動碟板旋轉70°啟閉。碟板工作位置可通過行程開關進行信號顯示。閥門啟閉速度或用節流閥調節。
閥門可以單臺遠距離控制，也可以遠距離集中控制，還可以將信號輸入電子計算機程序控制。
閥門在非正常情況下，可用扳手進行手動操作。安裝于水平管道時請參照圖中所示確定安裝方向。以防止塵灰堆積，增加閥門開啟阻力。
外形及連接尺寸
DN | L | D | D1 | A1 | A2 | H | H1 | b | n-do | 重量kg |
150 | 210 | 265 | 225 | 530 | 155 | 650 | 440 | 18 | 8-17.5 | 33 |
200 | 230 | 320 | 280 | 530 | 155 | 705 | 470 | 18 | 8-17.5 | 40 |
250 | 250 | 375 | 335 | 530 | 155 | 755 | 500 | 18 | 12-17.5 | 72 |
300 | 270 | 440 | 395 | 530 | 155 | 805 | 520 | 18 | 12-22 | 80 |
350 | 290 | 490 | 445 | 530 | 155 | 855 | 550 | 24 | 12-22 | 112 |
400 | 310 | 540 | 495 | 530 | 155 | 905 | 570 | 26 | 16-22 | 141 |
450 | 330 | 595 | 550 | 530 | 155 | 955 | 600 | 26 | 16-22 | 170 |
500 | 350 | 645 | 600 | 530 | 185 | 1100 | 660 | 28 | 20-26 | 274 |
600 | 350 | 755 | 705 | 530 | 185 | 1200 | 790 | 28 | 20-26 | 370 |
700 | 350 | 860 | 810 | 530 | 185 | 1300 | 850 | 28 | 24-26 | 440 |
800 | 350 | 975 | 920 | 685 | 250 | 1520 | 920 | 28 | 24-30 | 63 |
D943W-1型電動式歇班塵氣蝶閥

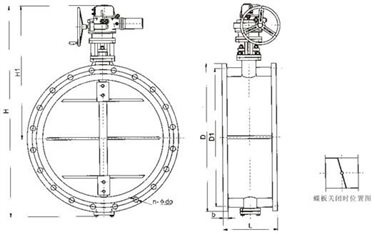

D943W-1型電動式歇班塵氣蝶閥外形尺寸圖
結構與特點
D943W-1型電動式歇班塵氣蝶閥采用電動裝置直接驅動或通過機械執行機構驅動碟板完成啟閉工作。
可在現場通過電動裝置上的指示器進行現場監控，可通過閥門控制器進行遠距離控制，還可將電信號輸入計算機進行程序控制。
電動裝置設有手-電切換裝置，必要時可以收到操作。
閥門安裝于水平管道時請參照圖中所示確定安裝方向，以防止灰塵堆積增加閥門開啟阻力。
外形及連接尺寸
DN | L | D | D1 | H | H1 | b | n-do | 重量kg |
200 | 230 | 320 | 280 | 785 | 550 | 18 | 8-17-5 | 70 |
250 | 250 | 375 | 335 | 835 | 570 | 18 | 162-17-5 | 97 |
300 | 270 | 440 | 395 | 885 | 600 | 18 | 12-22 | 100 |
350 | 290 | 490 | 445 | 935 | 620 | 18 | 12-22 | 112 |
400 | 310 | 540 | 495 | 985 | 650 | 24 | 16-22 | 191 |
450 | 330 | 595 | 550 | 1035 | 670 | 26 | 16-22 | 255 |
