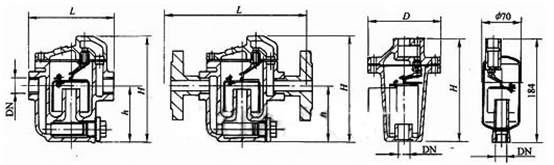

一、產品簡圖及流量圖
ES5/ESH5/ES8N/ES8B 工作壓力差MPa
二、特點及性能：
1.對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2.無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時鋼性碰撞，關閉十分可靠，壽命長久。
3.內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4.背壓率高90％。
5.汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6.敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）
三、用途：
鐘形浮子（倒吊桶）式蒸汽疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型更適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。
四、耐磨損的SCCV關閉方式：
SCCV關閉系統是自動定心，自動關閉系統（Self Closing and Cente-ring Valve System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
五、主要外形及連接尺寸 Main External And Connecting Dinensions
產品型號 Produstion Type | 公稱通徑 DN Nominal Diameter | 連接 方式 | 使用壓力 范圍 (MPa) | 較高允許溫度℃ Max Vouchsafement Temperature | 閥體材質 Material Of Body | 外形尺寸 External Dimensions | |||
L | H1 | H2 | W | ||||||
ES5 (CS15H-3/7/11/16) | 15/20/25 | 內螺紋 ZG1/2～1 | 0.01～0.3/0.7/1.1/1.6 | 350 | ZG1Cr 18Ni9Ni | 138 | 72 | 94 | 103 |
ESH5 (CS15H-3/7/11/16P) | 15/20/25 | 內螺紋 ZG1/2～1 | 0.01～0.3/0.7/ 1.1/1.6/2.1 | 350 | ZG1Cr 18Ni9Ni | 138 | 72 | 94 | 103 |
ESH5F (CS45H-3/7/11/16P) | 15/20/25 | 法蘭 Flange | 0.01～0.3/0.7/ 1.1/1.6/2.1 | 350 | WCB | 210 | 72 | 94 | 103 |
ES8B (CS15H-5/8/16) | 15/20/25 | 內螺紋 ZG1/2～1 | 0.01～0.5/0.8 /1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8N (CS15H-5/8/16) | 15/20/25 | 內螺紋 ZG1/2～1 | 0.01～0.5/0.8 /1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8BF (CS45H-5/8/16) | 15/20/25 | 法蘭 Flange | 0.01～0.5/0.8 /1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES8NF (CS45H-5/8/16) | 15/20/25 | 法蘭 Flange | 0.01～0.5/0.8 /1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES10 (CS15H-8/12/16) | 20～40 | 內螺紋 ZG1/2～1 | 0.01～0.8/1.2 /1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
ES10F (CS45H-8/12/16) | 15～25 32～50 | 法蘭 Flange | 0.01～0.8/1.2 /1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
ES12N (CS45H-16) | 15～25 32～50 | 法蘭 Flange | 0.01～1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
