ZZWP自力式溫度調節閥
概述
ZZWP型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過載保護、溫度設定方便等優點，廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
自力式溫度調節閥按作用形式可分：加熱用溫控型，冷卻用溫控型，合流（分流）溫度調節型。是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。將溫度傳感器插入需要控制溫度的介質中，當介質溫度升高時，感溫液體膨脹，作用力克服了彈簧阻力，推動閥芯向下位移，閥門趨于關閉狀態，從而減少熱媒介質的流量；反之當介質溫度低于設定溫度時，感溫液體收縮，復位彈簧推動閥芯開啟狀態，增加熱媒介質流量，使被控介質溫度趨于升高。循環往復，從而使被控介質的溫度值始終保持在設定溫度允許的范圍內。
本閥無需電或壓縮空氣等外界能源，安全可靠。感溫液體膨脹均勻，比例式調節控制，控制精度高，工作穩定，有效節約能源，平衡式閥體設計，使閥能在更大壓差下工作，線性或等百比流量特性，溫度設定操作簡單方便，體積小、重量輕、安裝方便。
主要零件材料
材料代號 | C（WCB） | P（304） | R（316） | |
主要 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
波紋管套 | 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti | |||
平衡波紋管 | 1Cr18Ni9Ti | |||
溫包 | H62、1Cr18Ni9Ti | |||
毛細管 | H62、1Cr18Ni9Ti | |||
接頭 | H62、1Cr18Ni9Ti | |||
主要技術參數
公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
額定流量 | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
雙座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||
額定行程L（mm） | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||||
允許最大壓差（MPa） | 1.6 | 1.5 | 0.5 | |||||||||||||
溫度調節范圍（℃） | 0-70、50-120、100-170、150-220、200-270 | |||||||||||||||
調節精度（%） | ±5 | |||||||||||||||
允許超載值（℃） | 分別為上述溫度調節范圍上限加50 | |||||||||||||||
使用環境溫度（℃） | -40～+80 | |||||||||||||||
安裝接頭 | G1” | |||||||||||||||
毛細管長度 | 3、5、8 | |||||||||||||||
允許泄漏量 | 硬密封（L/h） | 單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級）； | ||||||||||||||
軟密封（ml/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||||

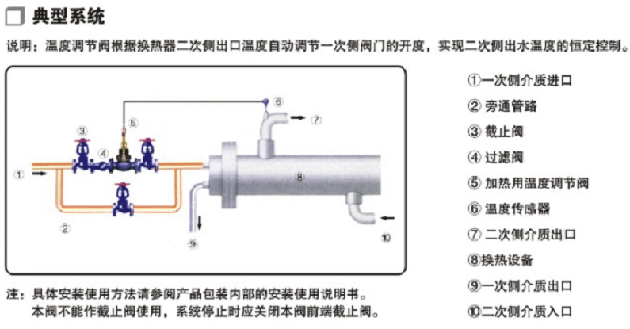

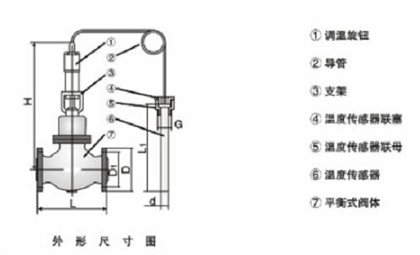

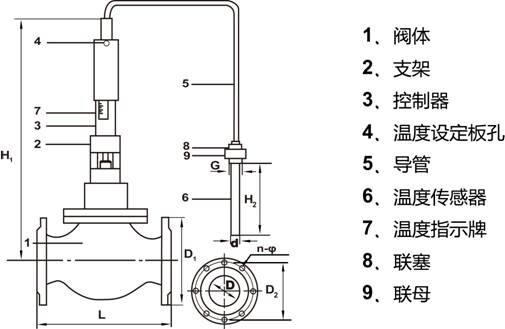

主要外形和連接尺寸
公稱通徑 | L | D | L1 | H | G | 導管長 | D | D1 | 螺栓孔 |
32 | 180 | 25 | 430 | 380 | 1-1/4” | 3 | 135 | 100 | 4-18 |
40 | 200 | 25 | 430 | 410 | 1-1/4” | 3 | 145 | 110 | 4-18 |
50 | 230 | 25 | 430 | 450 | 1-1/4” | 3 | 160 | 125 | 4-18 |
65 | 290 | 25 | 430 | 490 | 1-1/4” | 3 | 180 | 145 | 4-18 |
80 | 310 | 25 | 430 | 530 | 1-1/4” | 3 | 195 | 160 | 8-18 |
100 | 350 | 25 | 430 | 560 | 1-1/4” | 3 | 215 | 180 | 8-18 |
125 | 395 | 25 | 550 | 600 | 1-1/4” | 4 | 245 | 210 | 8-18 |
150 | 470 | 25 | 550 | 640 | 1-1/4” | 4 | 280 | 240 | 8-23 |
200 | 600 | 25 | 550 | 690 | 1-1/4” | 4 | 335 | 295 | 12-23 |
注：如用戶需要公稱壓力PN2.5MPa或公稱通徑為DN15、DN20、DN25的產品，請向我公司查詢尺寸 | |||||||||
