PLVL/PLVG/PLVE/PLVS 彈性座封偏心旋塞閥
一、產品概述
PLVL/PLVG/PLVE/PLVS 彈性座封偏心旋塞閥該系列閥的彈性座封結構，克服了傳統旋塞閥密封性能差且易銹蝕的缺陷，獨具的偏心密封設計，較傳統旋塞閥大大降低了操作扭矩，且更大限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流道，水頭損失小，流量調節線性佳。其優異的密封性和耐腐蝕、理想的操作性能和長久的使用壽命，適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。
二.技術參數
公稱通徑DN:50～800mm
公稱壓力PN:1.0MPa
工作溫度:0～70℃
強度試驗壓力: 1.5MPa
密封試驗壓力: 1.1MPa
適用介質: 污水、原水、清水、空氣、油(MBR)

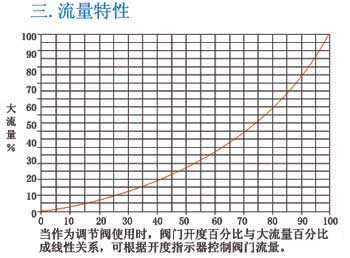

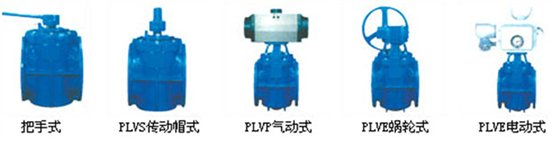

驅動方式: 把手式、傳動帽式、蝸輪、電動、氣動
四、主要零部件材料：
閥體、閥蓋、壓蓋 | 旋塞 | 閥座 | 軸承 | V型密封圈 |
球墨鑄鐵 | 球墨鑄鐵 | 純鎳、不銹鋼 | 青銅或黃銅 | NBR |
五、主要外形連接尺寸：
DN | D1 | D2 | D3 | C | n-d | m-MXn | L | H1 | H2 | ||||
PLVL型 | PLVS型 | PLVG型 | PLVE型 | PLVP型 | |||||||||
50 | 165 | 125 | 99 | 19 | 4-φ19 | - | 178 | 84 | 143 | 225 | 265 | 315 | 265 |
65 | 185 | 145 | 118 | 19 | 4-φ19 | - | 190 | 93 | 143 | 225 | 265 | 315 | 265 |
80 | 200 | 160 | 132 | 19 | 4-φ19 | 4-M16通孔 | 203 | 109 | 174 | 225 | 312 | 373 | 340 |
100 | 220 | 180 | 156 | 19 | 8-φl9 | - | 229 | 128 | 174 | 225 | 312 | 373 | 340 |
125 | 250 | 210 | 184 | 19 | 8-φl9 | - | 254 | 128 | 174 | 225 | 312 | 373 | 340 |
150 | 285 | 240 | 211 | 21 | 4-φ23 | 4-M20通孔 | 267 | 165 | - | - | 444 | 481 | 488 |
200 | 340 | 295 | 266 | 21 | 4-φ23 | 4-M20通孔 | 292 | 198 | - | - | 464 | 508 | 558 |
250 | 395 | 350 | 319 | 24 | 8-φ23 | 4-M20深30 | 330 | 249 | - | - | 527 | 630 | 728 |
300 | 445 | 400 | 370 | 25 | 8-φ23 | 4-M20深30 | 356 | 290 | - | - | 710 | 666 | 798 |
350 | 505 | 460 | 429 | 26 | 12-φ23 | 4-M20深30 | 432 | 330 | - | - | 723 | 767 | - |
400 | 565 | 515 | 480 | 28 | 12-φ29 | 4-M24深36 | 450 | 355 | - | - | 749 | 881 | - |
450 | 615 | 565 | 530 | 28 | 16-φ28 | 4-M24深36 | 450 | 355 | - | - | 749 | 881 | - |
500 | 670 | 620 | 582 | 29 | 12-φ28 | 8-M24深36 | 660 | 427 | - | - | 903 | 1015 | - |
600 | 780 | 725 | 682 | 30 | 12-φ31 | 8-M27深40 | 762 | 567 | - | - | 1015 | 1202 | - |
700 | 895 | 840 | 794 | 32.5 | 16-φ31 | 8-M27深40 | 865 | 633 | - | - | 1393 | 1351 | - |
800 | 1015 | 950 | 901 | 35 | 16-φ34 | 8-M30深45 | 965 | 633 | - | - | 1393 | 1351 | - |
備注：1、法蘭連接尺寸按GB／T17241．6-1998標準之PNIO制造;
2、結構長度L參考GB-12221-89標準之系列3制造;
3、閥門工作高度隨選用的操作機而不同，蝸輪式之操作手輪可配換為傳動帽;
4、以上為本公司標準產品．若有特殊需求．請洽談業務部門或代理商
