SD943H-16C電動伸縮蝶閥
產品概述
本伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。該閥可在電力、治金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用?？扇我馕恢冒惭b，不受介質、流向的影響，另作閥門安裝時兩法蘭間距的調節。

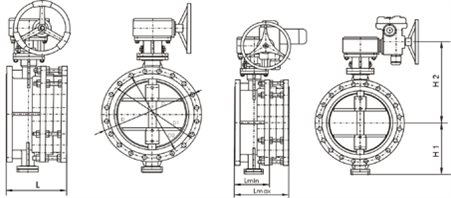

SD943H-16C電動伸縮蝶閥產品圖 SD943H-16C電動伸縮蝶閥外形尺寸圖
主要連接尺寸
規 格 | D | D1 | D2 | Lmax | Lmin | H1 | H2 | N-фd |
100 | 220 | 180 | 158 | 216 | 174 | 110 | 170 | 8-ф17.5 |
125 | 250 | 210 | 184 | 232 | 186 | 123 | 182 | 8-ф17.5 |
150 | 285 | 240 | 212 | 239 | 194 | 140 | 210 | 8-ф22 |
200 | 340 | 295 | 268 | 264 | 214 | 170 | 238 | 8-ф22 |
250 | 395 | 350 | 320 | 296 | 235 | 195 | 270 | 12-ф22 |
300 | 445 | 100 | 370 | 300 | 250 | 222 | 300 | 12-ф22 |
350 | 505 | 460 | 430 | 320 | 270 | 252 | 330 | 16-ф22 |
400 | 565 | 515 | 482 | 332 | 282 | 285 | 368 | 16-ф26 |
450 | 615 | 565 | 532 | 355 | 305 | 3210 | 402 | 20-ф26 |
500 | 670 | 620 | 585 | 365 | 315 | 337 | 438 | 20-ф26 |
600 | 780 | 725 | 685 | 420 | 370 | 393 | 490 | 20-ф30 |
700 | 895 | 840 | 800 | 446 | 396 | 450 | 558 | 24-ф30 |
800 | 1015 | 950 | 905 | 476 | 426 | 515 | 625 | 24-ф33 |
900 | 1115 | 1050 | 1005 | 506 | 456 | 560 | 685 | 28-ф33 |
1000 | 1230 | 1160 | 1110 | 516 | 466 | 610 | 750 | 28-ф36 |
1200 | 1455 | 1380 | 1330 | 560 | 510 | 725 | 880 | 32-ф39 |
1400 | 1675 | 1590 | 1530 | 590 | 540 | 840 | 987 | 36-ф42 |
1600 | 1915 | 1820 | 1750 | 630 | 585 | 960 | 1158 | 40-ф48 |
1800 | 2115 | 2020 | 1950 | 680 | 630 | 1060 | 1258 | 44-ф48 |
2000 | 2325 | 2230 | 2150 | 730 | 680 | 1165 | 1365 | 48-ф48 |
