蓄能器式(緊急切斷)快關蝶閥
一、產品概述
在煤氣余熱發電系統和抽氣供熱式汽輪機系統中,KD7x42/3P型蓄能器式(緊急切斷)快關蝶閥系列閥門作為系統安全的保障,得到了日益廣泛的應用。蓄能器式(緊急切斷)快關蝶閥關閉迅速、流通阻力小、截止可密封等優良性能使其可以代替原來系統設計中的電動截止蝶閥和止回閥使用。蓄能器式(緊急切斷)快關蝶閥的主要用途在熱電廠并聯機組和煤氣余熱發電機組上,用以作為保護系統安全的緊急切斷閥門。蓄能器式(緊急切斷)快關蝶閥的主要特點有:1、快速關閉時間可達0.5秒,緊急切斷安全可靠。2、三偏心金屬密封結構,啟閉輕便靈活,密封零泄漏。3、常溫介質可選用雙偏心軟密封結構,造價低,密封可靠。4、關閉末端緩沖,有效避免閥門慣性沖擊。本快關蝶閥可以用彈簧實現快關,也可以用蓄能器實現快關,兩種型式異曲同工,同樣安全可靠。

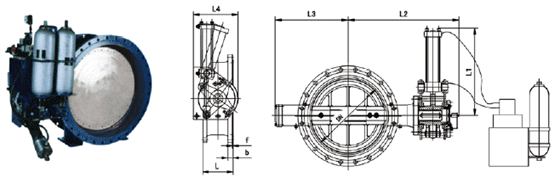

蓄能器式(緊急切斷)快關蝶閥產品圖 蓄能器式(緊急切斷)快關蝶閥外形尺寸圖
二、主要技術參數
公稱壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | |
公稱通徑 | 400~1600 3.75 | ||||
試驗壓力 (MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 2.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.5 | |
工作壓力(MPa) | 0.6 | 1.0 | 1.6 | ||
適用介質:水、蒸汽、煤氣。適用溫度:軟密封:≤80℃;硬密封:≤425℃ | |||||
執行標準:設計參照 GB/T 12238、JB/T 5299、JB/T 8527,法蘭連接 GB/T 17241、GB/T 9113,結構長度 GB/T 12221,壓力試驗 GB/T 13927 |
三、KD7X42/3P型蓄能器式快關(緊急切斷)蝶閥主要外形連接尺寸 單位:mm
DN | PN | L | L1 | L2 | L3 | L4 | 法蘭連接尺寸 | 備注 |
400 | 0.6 | 216 | 556 | 1449 | 320 | 440 | GB/T17241 GB/T9113 | |
1.0 | 216 | 556 | 1449 | 330 | 440 | |||
1.6 | 216 | 556 | 1449 | 345 | 440 | |||
450 | 0.6 | 222 | 556 | 1449 | 370 | 440 | ||
1.0 | 222 | 556 | 1449 | 380 | 440 | |||
1.6 | 222 | 580 | 1449 | 395 | 490 | |||
500 | 0.6 | 229 | 580 | 1449 | 400 | 440 | ||
1.0 | 229 | 580 | 1449 | 410 | 490 | |||
1.6 | 229 | 580 | 1449 | 425 | 490 | |||
600 | 0.6 | 267 | 580 | 1449 | 440 | 490 | ||
1.0 | 267 | 580 | 1449 | 460 | 490 | |||
1.6 | 267 | 625 | 1820 | 470 | 490 | |||
700 | 0.6 | 292 | 625 | 1449 | 436 | 490 | ||
1.0 | 292 | 625 | 1820 | 550 | 545 | |||
1.6 | 292 | 625 | 1820 | 570 | 545 | |||
800 | 0.6 | 318 | 625 | 1820 | 625 | 490 | ||
1.0 | 318 | 625 | 1820 | 640 | 545 | |||
1.6 | 318 | 625 | 1820 | 660 | 545 | |||
900 | 0.6 | 330 | 625 | 1820 | 700 | 545 | ||
1.0 | 330 | 625 | 1820 | 710 | 545 | |||
1.6 | 330 | 675 | 1820 | 725 | 610 | |||
1000 | 0.6 | 410 | 625 | 1820 | 760 | 610 | ||
1.0 | 410 | 675 | 1820 | 770 | 610 | |||
1.6 | 410 | 675 | 2180 | 790 | 610 | |||
1200 | 0.6 | 470 | 675 | 1820 | 875 | 610 | ||
1.0 | 470 | 675 | 2180 | 890 | 610 | |||
1.6 | 470 | 729 | 2180 | 915 | 720 | |||
1400 | 0.6 | 530 | 729 | 2180 | 1000 | 720 | ||
1.0 | 530 | 729 | 2180 | 1020 | 720 | |||
1.6 | 530 | 781 | 2180 | 1045 | 960 | |||
1600 | 0.6 | 600 | 781 | 2180 | 1120 | 720 | ||
1.0 | 600 | 781 | 2180 | 1140 | 960 |
注:可根據用戶要求從DN250-3000生產(GB12221-89)長系列。從DN1200-3000帶底腳的需注明。
