Z11W不銹鋼螺紋閘閥
產品說明
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
主要技術參數和性能指標
公稱通徑：DN15-DN100
公稱壓力：1.6Mpa
工作介質：水、油、汽
工作溫度：t≤170℃
管螺紋符合ISO228標準

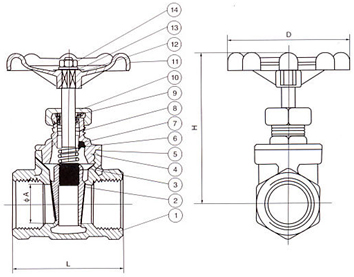

主要零件材料
序號NO. | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8M/CF8 |
2 | 閘板 | 不銹鋼CF8M/CF8 |
3 | 閥桿 | 不銹鋼SS316/304 |
4 | 閥蓋 | 不銹鋼CF8M/CF8 |
5 | 填料 | 聚四氟乙烯PTFE |
6 | 止推墊片 | 不銹鋼SS304 |
7 | 閥桿架 | 不銹鋼SS316/SS304 |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 螺母 | 不銹鋼SS304 |
10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
11 | 手輪 | 鋁合金 |
12 | 鉻牌 | 鋁 |
13 | 手輪墊片 | 不銹鋼SS304 |
14 | 手輪螺母 | 不銹鋼SS304 |
主要外形尺寸
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
